防爆压力表YTX-150B/YTX-100B/YX-150B

 防爆压力表YTX-150B/YTX-100B/YX-150B

 一、概述：
      防爆压力表 、防爆电接点压力表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。

     防爆压力表 、防爆电接点压力表的隔爆外壳具有良好的隔爆性能，因此防爆电接点压力表对在正常工作过程中由于火花或电弧的影响，除了能承受壳体内部的爆炸性气体混合物在一旦引起爆炸时产生的爆炸压力外，并能有效地阻止由此产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时，传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，故不会导致传爆。

 二、结构原理：
  防爆压力表 、防爆电接点压力表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形，通过机械传动使之带动电接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开，从而实现自动控制报警和现场指示的目的
表的防爆类别为‖类隔爆型B级T4组，其标志Exd‖BT4。 防爆电接点压力表按GB3836.2 83《爆炸性环境用防爆电气设备通用要求》和GB3836.2 83《爆炸性环境用防爆电气设备隔爆型电气设备 “d”》的有关规定及相关标准进行设计，并经由国家指定的检验机构所审批的图样和技术文件进行制造。
三、产品应用：
     防爆压力表适宜在有爆炸危险的场所内用来测量非结晶、非凝固的爆炸性混合物或各种无爆炸性的介质压力。  仪表经与具有相应防爆性能或采取相应安全措施的电气器件（如继电器及接触器等）配套使用，便能对被控系统实现自动控制和发信（报警）的目的。
仪表适宜在有爆炸危险的场所内用来测量非结晶、非凝固的爆炸性混合物或各种无爆炸性的介质压力。
      防爆压力表用在环境有爆炸性混合物的危险场所，用来测量对铜及铜合金，普通碳钢等无腐蚀性的非结晶，非凝固介质的压力（负压）。
仪表经与具有相应防爆性能或采用取相应安全措施的电气器件（如继电器及接触器等）配套使用，便能对被控系统实现自动控制和发信（报警）的目的。
通过接点装置与具有相应防爆性能的电气件配套使用。对被测介质压力，有自动控制、报警、信号远传等多种功能。
使用环境条件：垂直安装
温度影响 ：示值不大于0.4%/10℃，设定点不大于0.6%/10℃（使用温度偏离20±5℃）
四、产品标准：
防爆压力表系按国家标准：GB/T1226-2001《一般压力表》国家标准;GB3836. 1-2000《爆炸性气体环境用电气设备第一部分：通用要求》;GB3836. 2-2000《爆炸气体环境用电设备第9部分：隔爆型“d”》的有关规定及JB/T9773-1999《电接点压力表》行业标准规定设计、制造。
本仪表的防爆类别为隔爆型，其防爆标志dⅡBT6 。
五、技术参数：
  精确度等级：1.6
  标度范围：0~0.16,0~0.25,0~0.4,0-~0.6,0~1.0,0~2.5,0~4,0~6,0~10,0~16,0~25,0~40,0~60,-0.1~0.06,-0.1~0.15,
                  -0.1~0.3,-0.1~0.5,-0.1~0.9,-0.1~1.5,-0.1~2.4MPa.
  控制方式：上、下限缓行接点开关
  最高工作电压：DC 220V 或AC 380V
  触头功率：10VA
  工作位置：垂直安装
  使用环境条件：-10～50℃，相对湿度不大于80%，且爆炸性混合物应属于‖B级T4组以下，工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。
  温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃（使用温度偏离20±5℃）
  绝缘强度：50Hz正弦交流电2000V历时一分钟
  重量：6kg

技术数据：

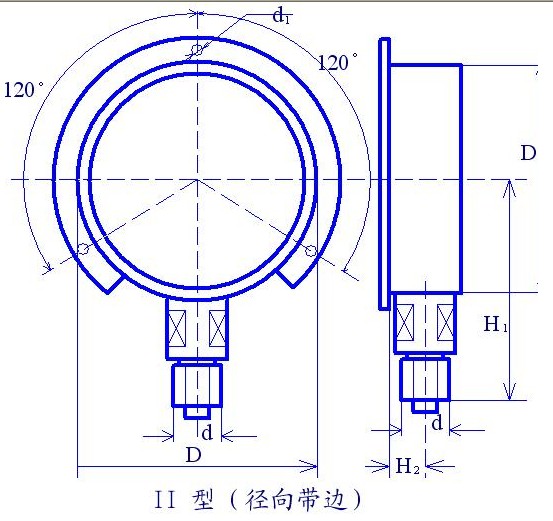

 外型尺寸:YTX-100-B

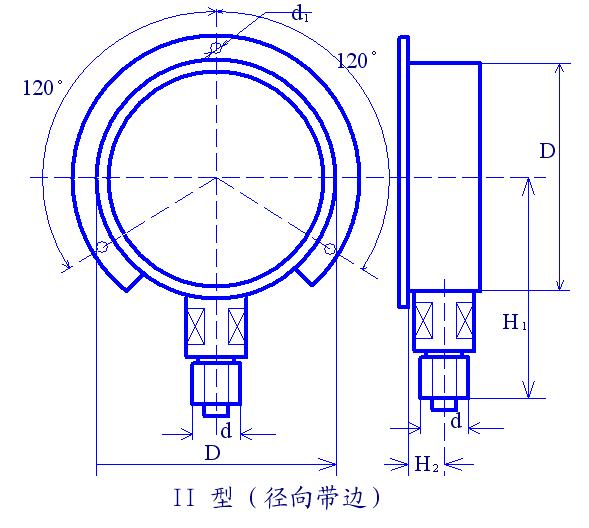

    外型尺寸:YTX-150-B

接线方式

 七、使用、维护与检修：
       1、仪表应安装在周围环境-20℃~ 40℃，相对温度不大于80%，海拔高度低于2000m，在按装地点，月平均气温不高于+30℃，由于温度的变化，允许在压力表的表面产生凝霜，被测介质温度＜70℃，（如果用于蒸汽等高温介质测量时，应选用耐温防爆电接点压力表）。
      2、仪表必须垂直安装，并力求与测定点保持同一水平位置，否则应计入液位差引起的附加误差。
     3、仪表的电器线路（参照附图2），接妥后认真检查并进行试动作上。
     4、仪表压力部分一般使用压力上限3/4。
     5、在调节仪表给定单时（通过调节旋纽，将上、下限定指针调到给定值）应先调节下线给定值而后调节上线给定值。
     6、打开出线盒或调节给定值范围时需切断电源后进行。
注：测量有腐蚀性、结晶与凝固性介质时，需采用耐酸、防腐或隔膜防爆电接点压力表，测量微小压力（10Kpa ~ 60Kpa），需采用膜盒防爆电接点压力表。

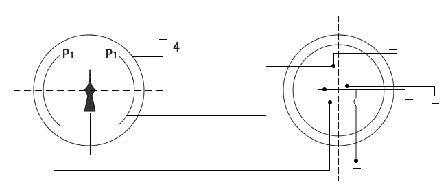

电气线路示意图
