YN-60/YN-100抗/防/耐震压力表
一、概述：
抗震压力表， 耐震压力表，抗振压力表YN系列耐震压力表是引进国外先进技术的基础上根据我国工业的实际需要开发研制的新产品，仪表依靠内部填充阻尼液（硅油，甘油）装置阻尼管、阻片、缓冲螺钉等措施、克服介质强烈脉冲和环境强烈震动给仪表带来的损害，确保了测量，使仪表具有极付佳的抗冲击，耐震动的功效，从而达到安全可靠、指示稳定、清晰、使用寿命长，适用于工作环境无腐蚀性气体。
抗震压力表，耐震压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
抗震压力表， 耐震压力表，抗振压力表YN系列耐震压力表是引进国外先进技术的基础上根据我国工业的实际需要开发研制的新产品，仪表依靠内部填充阻尼液（硅油，甘油）装置阻尼管、阻片、缓冲螺钉等措施、克服介质强烈脉冲和环境强烈震动给仪表带来的损害，确保了测量，使仪表具有极付佳的抗冲击，耐震动的功效，从而达到安全可靠、指示稳定、清晰、使用寿命长，适用于工作环境无腐蚀性气体。
抗震压力表，耐震压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
抗震压力表，耐震压力表外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。
抗震压力表，耐震压力表在外壳内填充阻尼液(一般为硅油或甘油)的仪表，能够抗工作环境振动和减少介质压力的脉动影响。
抗震压力表，耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

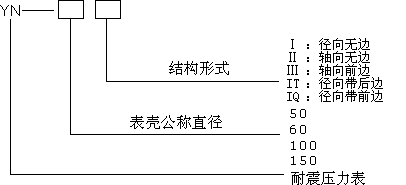

二、命名方法：
二、命名方法：
三、技术指标：
1.精度等级1.5级、2.5级、4级
2.测量范围（MPa）（特殊规格，请在订货时注明）
0~0.1 、 0~0.16 、 0~0.25 、 0~0.4 、 0~0.6 、 0~1.00 、 0~1.6
0~2.5 、 0~4.00 、 0~6.00 、 0~10 、 0~16.00 、0~25.0 、 0~40
0~60、0~100、-0.1~0 、 -0.1~0.06 、 -0.1~0.15 、 -0.1~0.3
-0.1~0.5、 -0.1~0.9 、 -0.1~1.5 、 -0.1~2.4
3.仪表公称直径 ￠40、 ￠50、 ￠60、 ￠100、￠150
4.仪表外壳材料08F（镀铬）（喷塑、颜色订货时注明） 铸铜 不锈钢
5.螺纹连接尺寸 ￠40、 M10x1、 ￠50、 ￠60、M14x1.5 、￠100、￠150、 M20x1.5（特殊螺纹订货时注明）
6.内部填充阻尼液（1）甘油 （2）硅油（根据用户需求填充）
7.工作条件（1）温度 环境温度-05~60摄氏度 特殊需要可-40~80摄氏度
（2）工作压力静压测量压力值在上限压力的1/3~3/4之间，波动压力条件下测量压力值应在上限的1/3~2/3之间
（3）相对湿度小于等于80%
（4）工作震动频率小于等于25Hz振幅，小于等于1mm介质振动，频率小于等于3Hz，小于等于+-30%。
（5）仪表必须垂直安装，安装及拆卸时不允许用手搬板外壳。
四、规格尺寸：
1.精度等级1.5级、2.5级、4级
2.测量范围（MPa）（特殊规格，请在订货时注明）
0~0.1 、 0~0.16 、 0~0.25 、 0~0.4 、 0~0.6 、 0~1.00 、 0~1.6
0~2.5 、 0~4.00 、 0~6.00 、 0~10 、 0~16.00 、0~25.0 、 0~40
0~60、0~100、-0.1~0 、 -0.1~0.06 、 -0.1~0.15 、 -0.1~0.3
-0.1~0.5、 -0.1~0.9 、 -0.1~1.5 、 -0.1~2.4
3.仪表公称直径 ￠40、 ￠50、 ￠60、 ￠100、￠150
4.仪表外壳材料08F（镀铬）（喷塑、颜色订货时注明） 铸铜 不锈钢
5.螺纹连接尺寸 ￠40、 M10x1、 ￠50、 ￠60、M14x1.5 、￠100、￠150、 M20x1.5（特殊螺纹订货时注明）
6.内部填充阻尼液（1）甘油 （2）硅油（根据用户需求填充）
7.工作条件（1）温度 环境温度-05~60摄氏度 特殊需要可-40~80摄氏度
（2）工作压力静压测量压力值在上限压力的1/3~3/4之间，波动压力条件下测量压力值应在上限的1/3~2/3之间
（3）相对湿度小于等于80%
（4）工作震动频率小于等于25Hz振幅，小于等于1mm介质振动，频率小于等于3Hz，小于等于+-30%。
（5）仪表必须垂直安装，安装及拆卸时不允许用手搬板外壳。
四、规格尺寸：
外形尺寸
 |
 |
 |
 |
 |
 |
|
型号
|
D
|
H
|
H1
|
L
|
L1
|
L2
|
L3
|
B
|
d
|
d1
|
d2
|
d3
|
|
YN40-I
|
Φ40
|
25
|
|
37
|
|
|
|
|
|
|
|
|
|
YN50-II
|
Φ50
|
27
|
|
50.8
|
14
|
2
|
|
|
Φ5
|
|
|
|
|
YN50-III
|
Φ50
|
27
|
|
52
|
14
|
2
|
|
|
Φ5
|
|
|
|
|
YN60-I
|
Φ60
|
32.5
|
14
|
59
|
14
|
2
|
|
|
Φ5
|
|
|
|
|
YN60-II
|
Φ60
|
32.5
|
|
62
|
14
|
2
|
12
|
|
Φ5
|
Φ85
|
Φ75
|
Φ5
|
|
YN60-III
|
Φ60
|
32.5
|
|
62
|
14
|
2
|
|
|
Φ5
|
|
|
|
|
YN100-I
|
Φ100
|
44
|
17
|
92
|
20
|
4
|
|
|
Φ6
|
|
|
|
|
YN100-II
|
Φ100
|
47
|
17
|
94
|
20
|
4
|
|
|
Φ6
|
Φ130
|
Φ118
|
Φ6
|
|
YN100-III
|
Φ100
|
44
|
34
|
86
|
20
|
4
|
|
2
|
Φ6
|
Φ132
|
Φ118
|
Φ6
|
|
YN100-IT
|
Φ100
|
44
|
34
|
86
|
20
|
4
|
16
|
3
|
Φ6
|
|
|
|
|
YN100-TQ
|
Φ100
|
47
|
17
|
94
|
20
|
4
|
|
|
Φ6
|
Φ130
|
Φ118
|
Φ6
|
|
YN150-I
|
Φ150
|
53
|
22
|
115
|
20
|
4
|
5.5
|
3
|
Φ6
|
|
|
|
|
YN150-II
|
Φ150
|
48
|
55
|
92
|
20
|
4
|
21
|
3
|
Φ6
|
Φ117
|
Φ165
|
Φ6
|
|
YN150-III
|
Φ150
|
48
|
55
|
92
|
20
|
4
|
|
|
Φ6
|
|
|
|
|
型号
|
结构形式
|
精确度%
|
测量范围 MPa
|
|
YTN-50Z
|
轴向无边
|
±2.5
|
0～0.16;0～0.25;0～0.4;0～0.6;0～1.00～1.6;0～2.5;0～4;0～6;0～10; 0～16;0～25;0～40;0～60;0～10
|
|
YTN-60 YTN-60T YTN-60Z YTN-60ZQ
|
径向无边 径向带后边 轴向无边 轴向带前边
|
||
|
YTN-100 YTN-100T YTN-100Z YTN-100ZQ
|
径向无边 径向带后边 轴向无边 轴向带前边
|
±1.6
|
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～160～25;0～40;0～60;0～100
|
|
YTN-150 YTN-150T YTN-150Z YTN-150ZQ
|
径向无边 径向带后边 轴向无边 轴向带前边
|
||
|
注：轴向可按要求带方形前边。
|
