| TK3051系列智能压力变送器、差压变送器是过程变量变送器中最重要的一类，应用范围很广，除了可用于压力、差压测量之外，还可用于流量、液位、比重等其他参数测量。具有模拟或数字输出信号，并且具有通信与自我诊断的能力，高精确度（0.1％～0.075％），大量程比（最大可到100：1）和高稳定性（1～5年）。广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列压力变送器 全面解决方案： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
小巧而质轻的设计，具有最佳的性能，高量程比对现场的库存要求最低。 可采用一体化安装阀组，可节约安装费，因为可将变送器和阀组在工厂一体化装配，并在工厂完成了泄露检查和效验。 1199“调整型”直接安装式远传可节约采购和安装费用20%以上，性能提高超过10%，响应时间加快10%以上 主要元件采用进口 具有国内外最新压力变送器的结构优点和良好性能 通用型安装结构及规格，替代能力强，是新一代压力测量的优秀换代产品 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

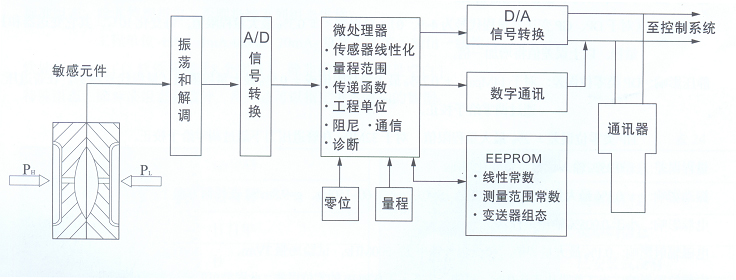

| TK3051系列智能型变送器工作原理： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 点击上图放大 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
上图中敏感元件测得的压力信号，通过振荡和解调环节转换成与压力成正比的直流信号，A/D转换器将此电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它还进行传感线性化、重置测量范围、工作单位换算、阻尼、开方、传感器微调等运算，以及诊断和数字通讯。 D/A转换器把微处理器来的并经校正过的数字信号转换为4～20mA模拟信号并送到输出回路。 EEPROM 保存所有组态、特性化和数字微调数据，这些数据可用变送器软件修改。数据存贮在EEPROM 内即使断电也保存完整。 数字通信线路为变送器提供一个与外部设备（采用HART协议的控制系统）的连接接口。此线路检测叠加在4～20mA信号上的数字信号，并通过回路传送所需信息。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列智能型变送器详细介绍： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电子部件：采用先进的集成电路及表面贴装（SMT）技术，变送器的电子部件由一块电路板组成。 变送器的微处理器控制A/D和D/A转换的工作也能完成自诊断及实现数字通讯。 工作时，一个数字压力值被微处理器，并作为数字储存，以确保精密的修正和工程单位的转换。此外，微处理器也能完成传感器的线性化、量程比、阻尼时间以及其它功能，EEPEOM存储所有的组态、特性化及数字微调的参数，存储器为非易失性的，因此，即使断电，所有存储的数据仍能完好保持，以随时实现智能的通讯。 软件：通过一台HART通讯器对3051智能变送器进行测试和组态。或者通过任意的支持HART通讯协议的上位系统完成通讯。 ART协议使用工业标准的BBLL202移频键控（FSK）技术，以1200Hz或2200Hz的数字信号叠加在4～20mA的信号上实现通讯。通讯时频率信号对4～20mA的过程信号不产生任何干扰。 自诊断：3051智能变送器可完成连续地自诊断。如果变送器被检测出故障，则变送器的输出由用户可选择大于22mA或小于3.8mA其中一个值，并且任何的HART上位机设备均能显示该变送器自诊断的特殊信息代码。 格式化：格式化功能是在变送器进行初始化设定和对数字电子部件进行维护时使用的，标准的格式化菜单提供了两个功能：特性化和数字微调。 特性化：尽管3051智能变送器在出厂时就已被特性化处理好，但用户仍可以使用这一功能将现有的3051模拟变送器作一些简单的更新，使它转换为智能型。特性化功能：调节3051智能电容式变送器的电子部件，让它正确地反映传感器的输出。 本功能允许对变送器的特性进行数字标定，以达到制造厂标定的压力标准值。数字微调包括两种独立的操作： ①传感器微调：可以调节数字过程变量的读数，使之精确反映压力输入； ②模拟输出调整：使仪表的数字电流与仪表的4～20mA模拟输出电流一致。 组态： 1、标准组态：除非特别指定，否则将按下列组态供货； 工程单位：KPa；4mA-0KPa；20mA—量程上限值；输出—线性。 2、软件标签：空白；软件标签（8个字符），除非指明，否则是空白。 3、除标准组态参数外，用户还可以指定下表附加的数据。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051通用技术性能和参数： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
●输出信号：二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（适用于3051系列） ●供电电源：12～45V.DC(详见负载特性图) ●负载特性：  ●电源影响：<0.005%/V ●负载影响：电源稳定时，无负载影响。 ●迁移特性：最大正迁移量500% 最大负迁移量600% 注：①负迁移量的绝对值，不大于一个工程大气压。 ②迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。 ③差压流量变送器迁移会破坏开方特性，故不能进行迁移。 ④绝对压力变送器不能进行负迁移。 ●阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。 ●启动时间：<2秒，不需预热 ●工作环境：环境温度见第45页的表1 环境湿度 0～100% ●防护特性：防护能力 IPS-65 ●防爆类型：隔爆型 Exd II BT4-6 本安型 Exia IICT5 ●静压影响：DP类零位误差：对于14MPa，±0.1%最大量程限值或±0.25%最大量程限值(量程代号为3)，在管道压 力下通过调零给予校正。 HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。 ●电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。 ●指示表(%)：电流表 标尺长44.5mm 精度±2% 液晶数显 精度±0.2% ●振动影响：任何方向200Hz振动时，±0.05%/g。 ●安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。 ●重量：3.9Kg(不包括附件)，1151系列重量为5.4Kg（不包括附件） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

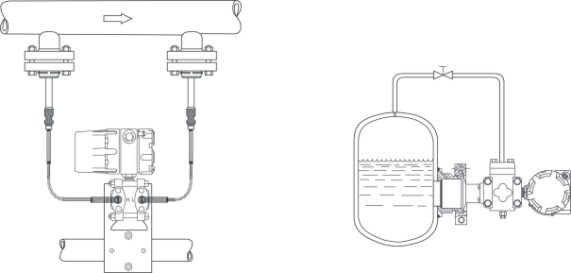

| TK3051系列压力变送器引压方式： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051电气连接： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电子壳体的两侧有两个NPT1/2内螺纹孔，选择一侧作为电缆的引入口，另一侧用螺塞密封，以防止尘埃和水气的侵入。对于防爆型产品应严格按产品说明书的要求，处理电缆引入口。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||

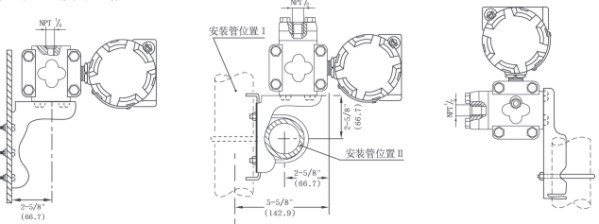

| TK3051安装方式： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 变送器的安装方式有三类：一是借助于多种结构的安装支架(图A～C)，独立安装于测量对象之外，适用于DP、HP、DR、DP、GP和AP型；二是远传装置固定在测量对象上，而变送器主体借助于安装支架进行独立安装(图D)，适用于DP型远传差压变送器和GP型远传压力变送器；三是无安装支架，变送器与测量对象联体安装(图E)，适用于LT和ST型液位变送器。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

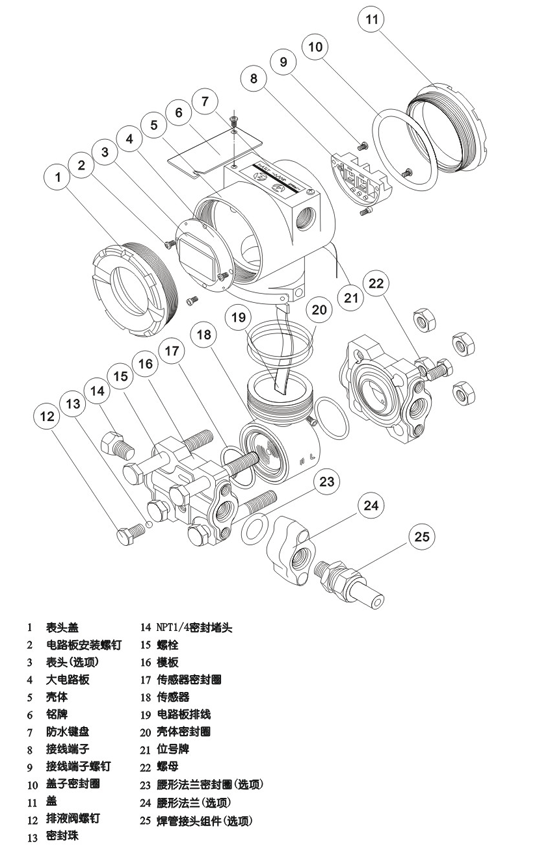

| TK3051典型产品装配分解图： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 点击上图放大 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

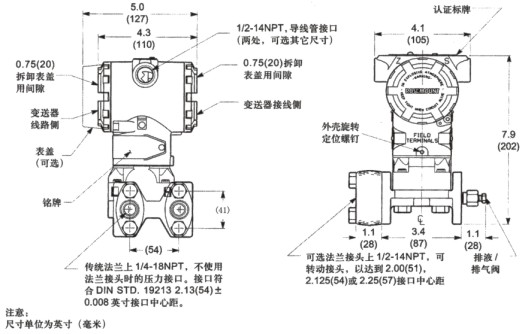

| TK3051典型产品外形尺寸外形尺寸图： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列压力变送器 特点： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
采用微处理器从而使灵活性增大，功能增强。 具有很强的自诊断能力。 零点和量程调整互不影响。 兼有远程和本地量程、零点调整。 带非易失性存贮器。 稳定性能好，精度高，阻尼可调，抗单向过载能力强。 数字式集成电路设计减少了零件数与机械互连件，因而改善了性能的可靠性。 无论从设计到安装，从维护到操作都能实现最优化的测量概念。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
TK3051系列压力变送器 性能： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
工业领域中最佳的总体性能±0.15%，令回路性能最优化 五年稳定性±0.15%，可大大降低效验和维护费用 更快的动态响应，可降低过程的可变性 引进技术可实现全面测量方案 本地及外部：零点、量程调整 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

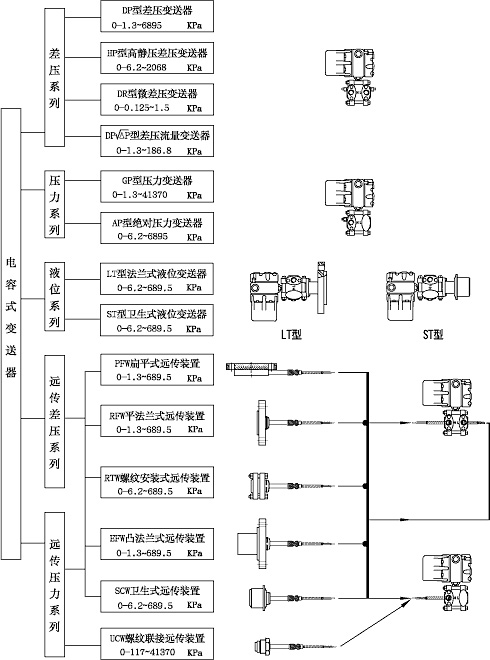

系列产品： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
TK3051DP智能差压变送器 TK3051DR智能微差压变送器 TK3051HP智能高静压差压变送器 TK3051AP智能绝对压力变送器 TK3051GP智能压力变送器 TK3051L智能法兰安装液位变送器 TK3051DP智能远传差压变送器 TK3051GP智能远传压力变送器 TK3051T型表压/绝压变送器 TK3051CD/CG/CA/HP型压力变送器 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
主要产品介绍： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3051C差压、表压与绝压变送器 ※ 性能优异：精度可达0.075%，量程比100：1 ※ 差压：校验量程从4inH2O至1000psi ※ 表压：校验量程从4inH2O至1000psi ※ 绝压：校验量程从150inH2O至1000psi ※ 过程隔离膜片：316L不锈钢，哈氏合金C，蒙乃尔，钽 ※ 设计小巧，坚固质轻，易于安装 ※ 复合量程（仅限CD，CG），可测量负压 3051T型表压与绝压变送器 ※ 性能优异：精度可达0.075%，量程比100：1 ※ 表压：校验量程从2.9psi至8700psi ※ 绝压：校验量程从1.5kPa至21MPa ※ 过程隔离膜片：316L不锈钢，哈氏合金C ※ 灌充液：硅油与惰性液 ※ 可测量负压 3051L型液位变送器 ※ 液位测量精度可达0.075%，量程比100：1 ※ 校验量程从150inH2O至8315inH2O ※ 平膜片式，2-，3-，与4inch；伸出式膜片 ※ 多种灌充液可选，可满足不同应用场合需要 ※ 小巧而质轻，易于安装维护 ※ 接液件材料：316L不锈钢，哈氏合金C和钽 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

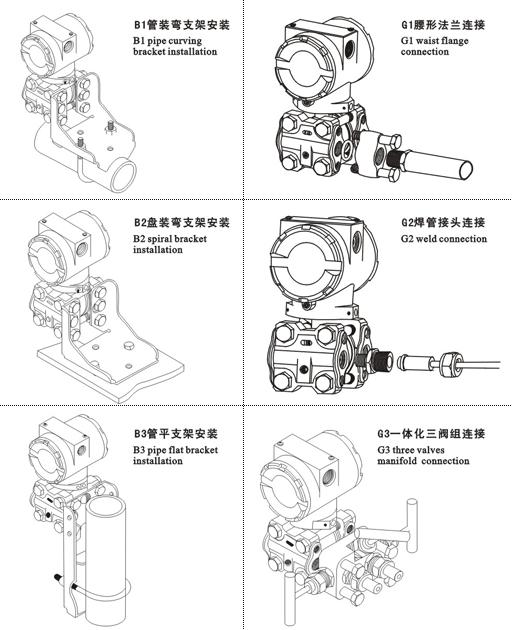

| TK3051系列压力变送器安装及引压连接方式： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 点击上图放大 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TK3051系列压力变送器选型图： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 点击上图放大 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

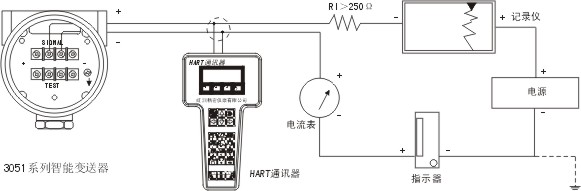

| TK3051系列压力变送器接线图： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
