无固定装置热电偶WRN-130/WRN-131
1、无固定装置热电偶应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范
围内液体、蒸汽和气体介质以及固体表面温度。 2、无固定装置热电偶特点
装配简单，更换方便
压簧式感温元件，抗振性能好；
测温范围大
机械强度高，耐压性能好 3、无固定装置热电偶工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。 4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91 5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。 6、测量范围及允差
装配简单，更换方便
压簧式感温元件，抗振性能好；
测温范围大
机械强度高，耐压性能好 3、无固定装置热电偶工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。 4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91 5、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。 6、测量范围及允差
|
型号
|
分度号
|
允 差 等 级
|
|||
|
I
|
II
|
||||
|
允差值
|
测温范围°C
|
允差值
|
测温范围°C
|
||
|
WRN
|
K
|
±1.5°C
|
-40~+375
|
±2.5 °C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
||
|
WRM
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
||
|
WRE
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~800
|
±0.004 ltl
|
333~900
|
||
|
WRF
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~750
|
±0.004 ltl
|
333~750
|
||
|
WRC
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004 ltl
|
125~350
|
±0.0075 ltl
|
133~350
|
||
7、接线盒形式

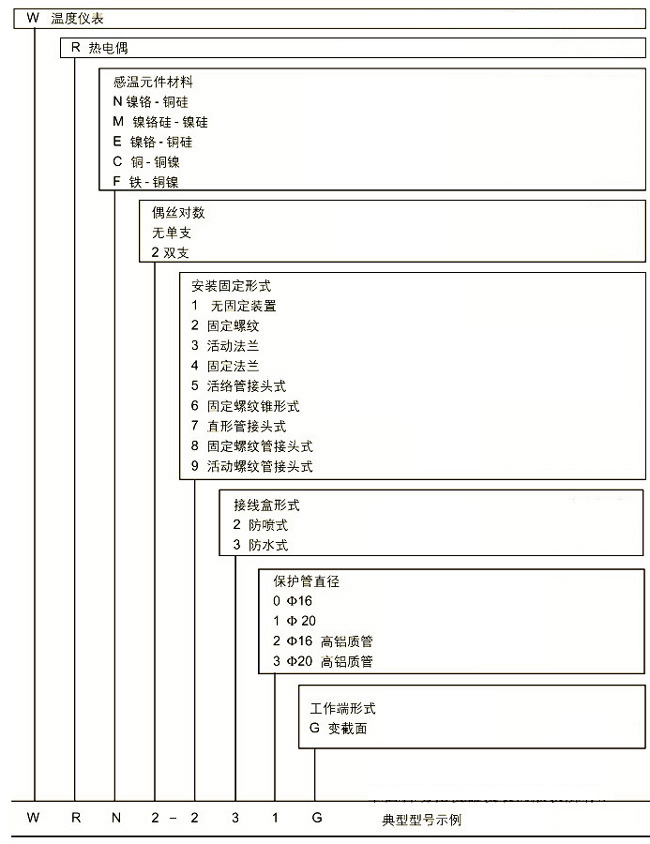

8、型号命名方法
9、接线方式
10、无固定装置热电偶选型一览表
8、型号命名方法 9、接线方式 10、无固定装置热电偶选型一览表
a、无固定装置热电偶（防喷式）
|
产品型号
|
分度号
|
温度范围℃
|
响应时间
|
保护管材料
|
规 格（mm）
|
|
|
d
|
L
|
|||||
|
WRM-120
WRM2-120 |
N
|
0-800
|
<90S
|
1Cr18Ni9Ti
|
?16
|
150 200 250 300 400 500 750 1000 1500 2000 2150
|
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRM-120G
WRM2-120G
|
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-120
WRN2-120 |
K
|
0-800
|
<90S
|
1Cr18Ni9Ti
|
||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-120G
WRN2-120G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRE-120
WRE2-120 |
E
|
0-700
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRE-120G
WRE2-120G |
<24S
|
|||||
|
WRC-120
WRC2-120 |
T
|
0-350
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRC-120G
WRC2-120G |
<24S
|
|||||
|
WRF-120
WRF2-120 |
J
|
0-600
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRF-120G
WRF2-120G |
<24S
|
|||||
|
WRM-121
WRM2-121 |
N
|
0-800
|
<120S
|
1Cr18Ni9Ti
|
?20
|
|
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRM-121G
WRM2-121G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-121
WRN2-121 |
K
|
0-800
|
<120S
|
1Cr18Ni9Ti
|
||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-121G
WRN2-121G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRE-121
WRE2-121 |
E
|
0-700
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRE-121G
WRE2-121G |
<24S
|
|||||
|
WRC-121
WRC2-121 |
T
|
0-350
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRC-121G
WRC2-121G |
<24S
|
|||||
|
WRF-121
WRF2-121 |
J
|
0-600
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRF-121G
WRF2-121G |
<24S
|
|||||
b、无固定装置热电偶（防水式）
|
产品型号
|
分度号
|
温度范围 ℃
|
响应时间
|
保护管材料
|
规 格（mm）
|
|
|
d
|
L
|
|||||
|
WRM-130
WRM2-130 |
N
|
0-800
|
<90S
|
1Cr18Ni9Ti
|
?16
|
150 200 250 300 400 500 750 1000 1500 2000 2150
|
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRM-130G
WRM2-130G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-130
WRN2-130 |
K
|
0-800
|
<90S
|
1Cr18Ni9Ti
|
||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-130G
WRN2-130G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRE-130
WRE2-130 |
E
|
0-700
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRE-130G
WRE2-130G |
<24S
|
|||||
|
WRC-130
WRC2-130 |
T
|
0-350
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRC-130G
WRC2-130G |
<24S
|
|||||
|
WRF-130
WRF2-130 |
J
|
0-600
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRF-130G
WRF2-130G |
<24S
|
|||||
|
WRM-131
WRM2-131 |
N
|
0-800
|
<120S
|
1Cr18Ni9Ti
|
?20
|
|
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRM-131G
WRM2-131G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-131
WRN2-131 |
K
|
0-800
|
<120S
|
1Cr18Ni9Ti
|
||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-131G
WRN2-131G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRE-131
WRE2-131 |
E
|
0-700
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRE-131G
WRE2-131G |
<24S
|
|||||
|
WRC-131
WRC2-131 |
T
|
0-350
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRC-131G
WRC2-131G |
<24S
|
|||||
|
WRF-131
WRF2-131 |
J
|
0-600
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRF-131G
WRF2-131G |
<24S
|
|||||
