防爆热电阻

防爆热电阻 【简介】产品名称: 防爆热电阻 产品型号: WZP-240 WZP-440 简单介绍 防爆热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。 防爆热电阻 ...

当前栏目:仪器仪表 浏览量: 时间:2015-05-09 15:35:25

产品名称: 防爆热电阻
产品型号: WZP-240 WZP-440
简单介绍
防爆热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。

防爆热电阻的详细介绍


防爆热电阻

一、概述:
     防爆热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。
    我集团生产的化工专用隔爆热电偶、热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造,热电特性符合国际IEC标准,并经国家仪器仪表防爆安全监督站测试合格.
    防爆热电偶,热电阻的结构、原理与装配方式基本相同,主要区别是隔爆产品接线盒(外壳)在设计上采用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散--传爆.只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。
二、产品特点:
     1.压簧式感温元件,抗振性能好;
     2.测量精确度高;
     3.毋须补偿导线,节省费用;
     4.进口薄膜电阻元件,性能可靠稳定。
三、工作原理:
       防爆热电阻是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。
四、技术参数:
      产品执行标准
     IEC751
     JB/T18622-1997
     JB/T8623-1997
     JB/T5518-91
    常温绝缘电阻:
      热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ、
测量范围及允差:
型  号 分 度号 测温范围 精度等级 允许误差
WZP Pt100 -200-+500 A级 ±(0.15+0.002) ltl
B级 ±(0.30+0.005) ltl
WZC Cu50  Cu100 -50-+100 --- ±(0.30+0.005)ltl


型号

分度号

测温范围℃

精度等级

允许偏差△ t ℃

WZP
WZP 2
WZPK
WZPK 2

PT100 -200~500 A 级 ±(0.15+0.002|t|)
B 级 ±(0.30+0.005|t|)
注:“ t ”为感温元件实测温度绝对值,双支铂电阻只供应 B 级
热电阻允许通过电流
通过铂电阻的测量电流最大不超过 5mA 。
防爆类型和级别
防爆级组: d II BT4 或 d II CT4 ; d II BT6 或 d II CT6
外壳防护等级: IP54
五、规格型号:
类别 型号 分度号 温  度范围℃ 保护管
材  料
热响应时间 t0.5s 公称压力 Mpa 结构 特征 规格 防爆 等级
总长 L ( mm ) 插深 l ( mm )
铂热电阻 WZP-24SA PT100 -200~500 1Cr18Ni9Ti 不锈钢
或0Cr18Ni
12M02Ti
≤ 90 10 隔爆接线盒固定螺纹安装 M27*2 隔爆接线盒 固定法兰安装 250 350 400 450 550 650 900 1150 100 200 250 300 400 500 750 1000 d IIBT4
d II BT6 或
d II CT4
d II CT6

WZP2-24SA

WZP-44SA

6.4

WZP2-44SA

WZP
    -64S
WZP2


1Cr18Ni9Ti 30 锥形保护管 M33*2 250 350 450 100 200 300
类别 型号

温度
范围℃
保护管
直径D
(mm)
热响应时间 t0.5s 公称压力 Mpa 结构
特征
规格 防爆
等级
总长L
(mm)
插深l
(mm)
铂热电阻 WZPK-248
WZPK2-248

PT100 -200-
500
φ 6

φ 5

≤ 12
≤ 8
10

隔爆接线盒固定螺纹安装 M27*2

300
350
450
550
650
900
1150

150
200
300
400
500
750
1000

d IIBT4
d IIBT6

d IICT4
d IICT6

WZPK-44
WZPK2-44

6.4

隔爆接线盒固定法兰安装

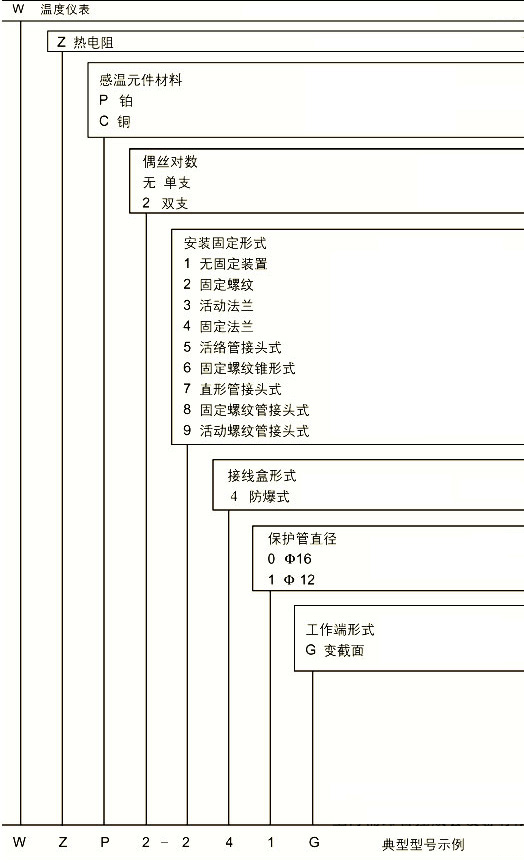

  六、型号命名方式:
防爆热电阻

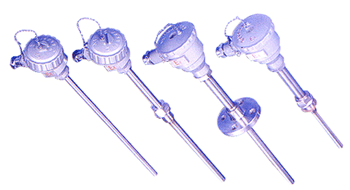

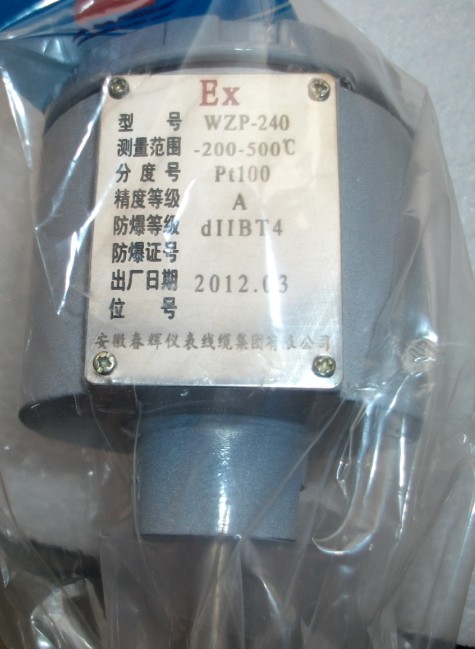

 七、防爆热电阻图片:


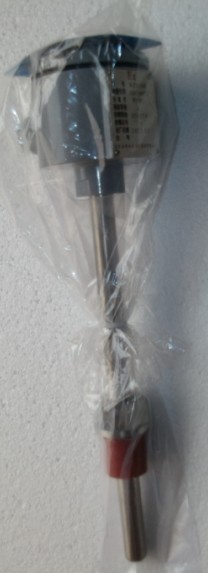

WZP-440照片
