本产品是严格按RS-485 通讯协议规定设计生产的产品。产品性能卓越，广泛应用于复杂的工业自动化控制网络及楼宇自控网络通讯。
一、执行标准：Q/ZS09.02-2010。
二、电缆型号：ZHT-RS485-3系（多股工业用RS485通讯电缆）

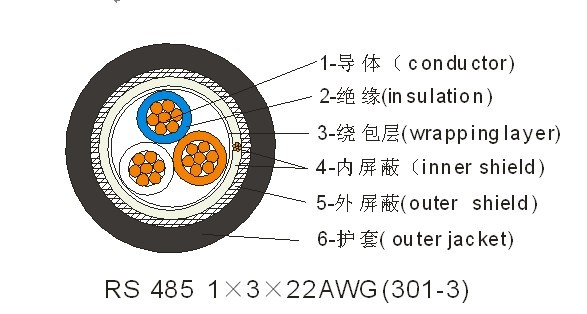

三、产品结构示意图：
| 项目 | 单位 | 指标 | ||
| 1*2*22AWG（301） | 1*3*22AWG（301-3） |
2*2*22AWG（302） 3*2*22AWG（303） 4*2*22AWG（304） |
||
| 20℃导体标称直流电阻 |
ohm/1000ft |
14.7 | 14.7 | 14.7 |
| 工作电容（导体-导体） |
pF/ft |
11.0 | 11.0 | 11.0 |
| 工作电容（导体-屏蔽） |
pF/ft |
20.9 | 20.9 | 20.9 |
| 标称特殊阻抗 |
ohm |
120 | 120 | 120 |
| 衰减(1MHZ) |
dB/100ft |
0.5 | 0.5 | 0.5 |
| 25℃导体最大导电电流 |
Amps |
2.7 | 2.7 | 2.7 |
| 最大工作电压 |
V RMS |
300V | 300V | 300V |
| 电缆工作温度范围 | -20℃ To +60℃ | |||
| 最小弯曲半径 | 不大于6倍的电缆外径 | |||

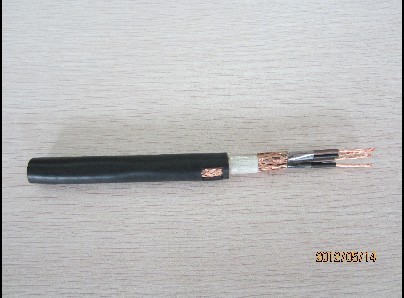

五、产品实物图：
