FF-A现场总线电缆
本产品适用于工厂基础控制现场环境中的过程自动化控制及测量仪表间的连接线,用以构建一种开放、分散的数字化现场总线式通信系统。适合在室内、室外、潮湿或干燥的环境中安装在电缆桥(托)架,管道内使用。
一、 执行标准:Q/ZH09.1-2010(参考IEC61158-2、EN50170-2)
二、电缆型号:FF-A(绞合铜芯导体18AWG,物理发泡皮聚乙烯绝缘,全屏蔽,A型,FF现场总线电缆。)

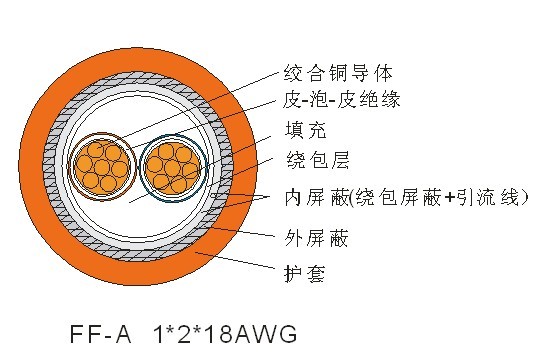

三、产品示意图:
一、 执行标准:Q/ZH09.1-2010(参考IEC61158-2、EN50170-2)
二、电缆型号:FF-A(绞合铜芯导体18AWG,物理发泡皮聚乙烯绝缘,全屏蔽,A型,FF现场总线电缆。)
三、产品示意图:
四、性能参数表
项目
|
单位
|
指标
|
20 ℃时导体最大直流电阻
|
Ω/km
|
不镀锡:22.7;镀锡:23.0;
|
屏蔽标称阻抗
|
Ω/km
|
单对:9;多对:18;
|
工作电容(1kHZ)
|
PF/m
|
芯-芯:≤60; 芯-屏蔽:≤115;
|
对地电容不平衡
|
PF/km
|
≤2000
|
特性阻抗
|
Ω
|
100±20(31.25kHZ)
|
衰减
|
dB/km
|
≤3.0(39kHZ)
|
传输延迟(7.9kHZ~39kHZ
|
μs/km
|
≤1.7
|
工频电压试验
|
V/1min
|
1000
|
传输速率
|
/
|
31.25kbit/s
|
导体长期允许最高工作温度
|
℃
|
70
|
最大工作电压
|
V
|
300
|
最小允许弯曲半径
|
|
不小于8倍的电缆外径。
|
五、推荐对数:1对、2对、3对、4对、5对、6对、7对、8对、10对
注:根据用户需要FF-A型电缆的导体也可采用镀锡铜线的形式,订货时用文字注明即可。
注:根据用户需要FF-A型电缆的导体也可采用镀锡铜线的形式,订货时用文字注明即可。
