YBF YBPJ橡套扁平软电缆

一、概述：
     橡套扁平软电缆（氯丁胶扁电缆）是专为电缆特殊场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。

   扁平橡套软电缆是按Q1320282、AQ00-91标准组织生产，适用交流额定电压UO/U为450V/750V及以下的移动式电器设备中。扁型结构特别适用于频繁弯曲的场合，不扭结，折叠整齐，如起重机械，行车，YB，YBF，YBZ三大类产品均能满足各种场合的需要。
  扁电缆使用于工作电压450/750V级以下，环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。具有以下特点：绝缘和护套等用丁腈复合物。提高电缆柔软特性及防腐耐寒等性能。可按顾客需要，在线芯两侧增加钢丝绳或其他承力元件。





二、产品用途：
      扁电缆使用于工作电压450/750V级以下，环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等.
     扁电缆特点及用途:扁电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业；        扁电缆执行标准 阻燃耐火特性试验执行GB12666-90要求； 三：产品特点：            1． 交流额定电压：
                  U0/U 0.6/1KV ，
                  Uo/U=450V/750V
                  Uo任一主导体和地之间电压有效值
                  U任二相导体之间有效值
                 使用电压：
                  交流系统：<1.1额定电压
                直流系统：<1.5额定电压
                最高工作温度： 180℃
                最低环境温度：固定敷设-60℃ ；
               线芯长期工作温度：≤65℃            2． 扁电缆安装敷设温度应不低于-25℃；            3． 电缆允许弯曲半径：电缆最小为电缆外径的10倍。
           4、产品标准： Q/32028AQ001-91

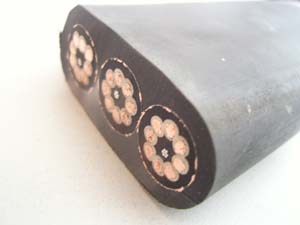

        下图中图片为钢丝加强型YFBPG 3*8*1电缆 为特种型号规格电缆，如有其他特殊规格定做的请提供样品。









四、 扁平电缆产品名称、用途：

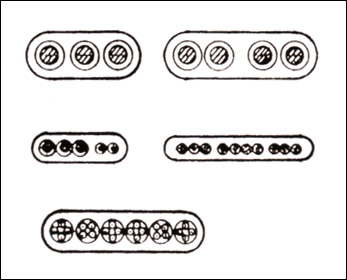

五、 扁平电缆产品截面示意图：

六、 扁平电缆技术参数：
