移动设备专用扁型软电缆
一、产品用途：适用于各种移动式电器设备电路的连接。如起重机、行车等移动机械设备。
二、执行标准：Q/AHHT02.8
三、生产规格：线芯截面：控制软电缆0.5—4 mm2 芯数:2-37芯; 动力软电缆4—300 mm2 芯数:2、3、4、3+1、3+2芯。

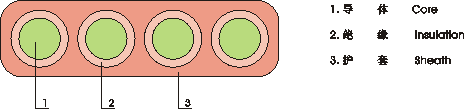

四、产品结构示意图：

YFFCB，YGZB-HF4，YFFZB移动设备专用扁型软电缆第1张

五、产品型号、名称及特点：

型号	产品名称	产品特点	工作温度 Service T
YGZB	硅橡胶绝缘、护套控制扁型软电缆	良好的耐热性、耐油性、抗老化性和柔软性；电缆弯曲或卷绕时不会缠绕在一起。	-60~180℃
YGZB-HF4	氟塑料绝缘、硅橡胶护套控制扁型软电缆		-60~180℃
YFFZB	丁腈绝缘、护套控制扁型软电缆		-20~105℃
YGCB	硅橡胶绝缘、护套电力扁型软电缆		-60~180℃
YFFCB	丁腈绝缘、护套电力扁型软电缆		-20~105℃
注：“Z”表示交流额定电压为450/750V及以下的控制电缆；“C”表示交流额定电压为0.6/1KV及以下的电力电缆;屏蔽加“P”表示；电缆需加钢丝抗拉力加“11”表示，如：YGCBP11。

六、电缆参考外径：

型号	标称截面	最大外径 Max OD(mm)
型号	标称截面	3	4	5	6	7	8	10
YGZB, YGZB-HF4	1.0	5.5×16.6	5.5×19.5	5.5×21.2	5.5×23.1	5.5×25.5	5.5×27.0	5.5×29.2
	1.5	5.6×20.1	5.6×23.0	5.6×25.4	5.6×27.1	5.6×29.5	5.6×31.6	5.6×33.4
	2.5	6.1×25.0	6.1×28.1	6.1×30.1	6.1×32.6	6.1×34.5	6.1×36.5	6.1×38.7
YFFZB	1.0	5.3×15.5	5.3×18.4	5.3×20.3	5.3×22.0	5.3×23.3	5.3×27.4	5.3×29.2
	1.5	5.4×18.8	5.4×21.0	5.4×23.4	5.4×25.1	5.4×27.7	5.4×29.5	5.4×31.5
	2.5	5.9×22.5	5.9×25.9	5.9×27.7	5.9×29.0	5.9×31.1	5.9×33.3	5.9×35.1
型号	芯数	最大外径 Max OD(mm)
型号	芯数	6	10	16	25	35	50	70
YGCB	3	9.8×21.0	12.2×27.3	14.0×32.1	16.5×37.6	18.1×43.5	20.6×50.0	22.4×56.6
YGCB	4	9.8×27.1	12.2×33.4	14.0×38.0	16.5×43.1	18.1×51.4	20.6×60.1	22.4×65.9
YFFCB	3	8.5×18.6	10.3×20.5	12.0×29.5	13.2×33.8	15.5×37.2	17.5×43.4	19.6×50.2
YFFCB	4	8.5×24.2	10.3×26.2	12.0×36.2	13.2×39.8	15.5×45.3	17.5×52.6	19.6×65.1
