扁平电缆及其型号

【简介】一、概述：扁平电缆导电线芯采用软结构，确保电缆柔软性能好。绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。绝缘线芯分色，为敷设安装提供方便。可按顾客 ...

当前栏目：移动用耐弯曲扁电缆浏览量：次时间：2018-06-12 12:56:54

一、概述：
扁平电缆导电线芯采用软结构，确保电缆柔软性能好。绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。绝缘线芯分色，为敷设安装提供方便。可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件。
扁平橡套软电缆是按Q1320282、AQ001-91标准组织生产，适用交流额定电压Uo/U为450V/750V及以下的移动式电气设备中。扁型结构特别适用于频繁弯曲的场合，不扭结，折叠整齐，如行车。THYB、THYBF、THYBZ三大类产品均能满足各种场合的需要。
扁型橡套电缆、扁电缆、扁平软电缆以及扁平电缆是按照国家Q1320282、AQ001-91标准组织生产，适用于交流额定电压450v/750v及以下的移动式电气设备中，橡套扁平电缆扁形结构特别适用于频繁弯曲的场合，不易扭结，如起重机、行车等。橡套扁平电缆导电线芯采用软结构，确保电缆柔软性能好。橡套扁平电缆绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。绝缘线芯分色，为敷设安装提供方便。橡套扁平电缆可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件。

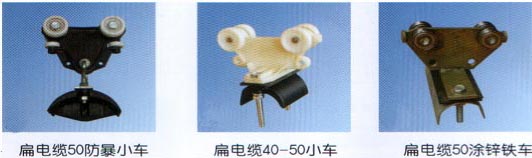

扁平电缆

二、规格型号：

型号	名称	允许温升	适用范围
YB	天然丁苯绝缘和护套扁平软电缆	70 ° C	室内无油污场所
YBF	天然丁苯绝缘和氯丁护套扁平软电缆	200 ° C	室外及有油污场所电缆具有不延燃性
YBZ	乙丙绝缘和氯丁护套扁平软电缆	200 ° C	室外及有油污场所电缆具有不延燃性

型号	名称	用途
ZDYHF	自动保护焊机电缆	用于各种气、电、丝(焊丝)联供的自动焊炬

型号	额定电压	标准截面 (mm²)
ZDYHF	450VAC	16-95

型号	名称	主要用途
YB	移动扁形橡套电缆	作室内起重运输机械电源线
YBF	阻燃耐高温移动扁平形橡套电缆	适用于户外接触油污场合具有耐气候性和非延燃性
YBZ	阻燃耐高温扁形橡套电缆	同 YBF 具有阻燃性

型号	截面 mm 2	芯数
YB	1.5-2.5	3 、 4 、 5 、 7 、 8 、 10 、 12
YBF	4-6	3 、 4 、 5
YBZ	25-70	3 、 4

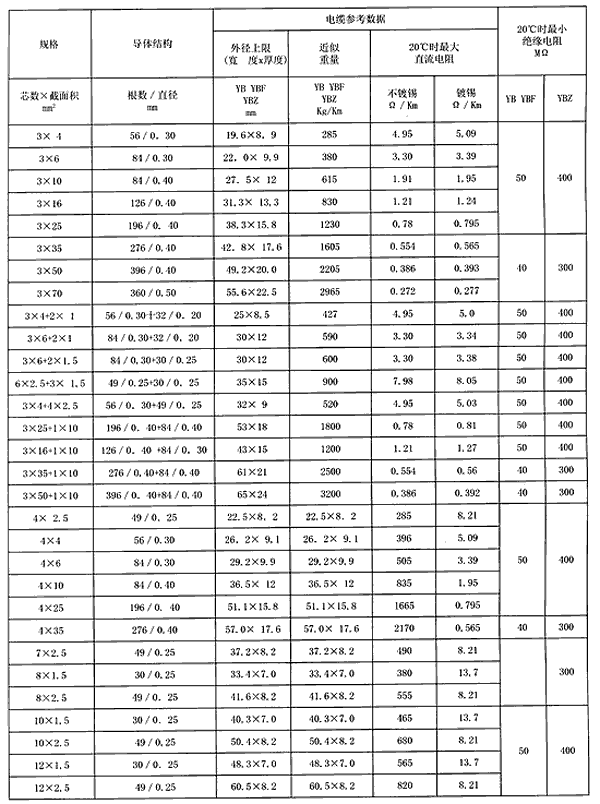

三、技术参数：

规格 standards	导体结构 conductor structure	电缆参考数据				20 ℃ 时最小绝缘电阻 M Ω
规格 standards	导体结构 conductor structure	外径上限（宽度×厚度）	近似重量	20 ℃ 最大直流电阻		20 ℃ 时最小绝缘电阻 M Ω
芯数×截面积 mm 2	根数 / 直径 mm	Y B YBF YBZ mm	Y B YBF YBZ Kg/mm	不镀锡 Ω /km	镀锡 Ω /km	YB YBF	YBZ
3×4	56/0.30	19.6×8.9	285	4.95	5.09	50	400
3×6	84/030	22.0×9.9	380	3.30	3.39
3×10	84/0.40	27.5×12	615	1.91	1.95
3×16	126/0.40	31.3×13.3	830	1.21	1.24
3×25	196/0.40	38.3×15.8	1230	0.78	0.795
3×35	276/0.40	42.8×17.6	1605	0.554	0.565	40	300
3×50	396/0.40	49.2×20.0	2205	0.386	0.393
3×70	360/0.50	55.6×22.5	2965	0.272	0.277
3×4+2×1	56/0.30+32/0.20	25×8.5	427	4.95	5.0	50	400
3×6+2×1	84/0.30+32/0.20	30×12	590	3.30	3.34	50	400
3×6+2×1.5	84/0.30+30/0.25	30×12	600	3.30	3.38	50	400
6×2.5+6×1.5	49/0.25+30/0.25	35×15	900	7.98	8.05	50	400
3×4+4×2.5	56/0.30+49/0.25	32×9	520	4.95	5.03	50	400
3×25+1×10	196/0.40+84/0.40	53×18	1800	0.78	0.81	50	400
3×16+1×10	126/0.40+84/0.30	43×15	1200	1.21	1.27	50	400
3×35+1×10	276/0.40+84/0.40	61×21	2500	0.554	0.56	40	300
3×50+1×10	396/0.40+84/0.40	65×24	3200	0.386	0.392	40	300

四、定货要求：
1、成品电缆的绝缘电阻换算到长度为1Km，温度为+20℃时，动力线芯应不小于30MΩ/Km。
2、成品电缆的电压试验，动力线芯之间应能经受50Hz，2500V电压试验5min，控制线芯之间应能经受交流50Hz，1500V电压试验。
3、成品电缆的交货长度不应小于150m，允许长度不小于35m的短段电缆交货，其交货数量应不超过交货总长度的10％，根据用户和制造厂协议，允许以任意长度的电缆交货。
