丁晴扁平电缆适合于交流电压1kV及以下的行车、台车、传动机械等移动设备和电器用动力传输线控制、照明、通讯线路等。分项屏蔽电缆适用于作为变频器供电电缆。
【详细说明】

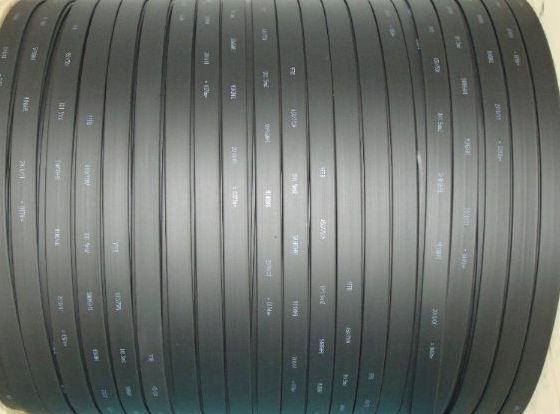

YFFBP 10*1.5 分项屏蔽耐寒丁晴扁平软电缆
一、产品标准
丁晴扁平电缆按《额定电压0.6/1 KV及以下扁平电缆》标准生产。同时还可根据用户需要及按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
二、产品特点及用途
丁晴扁平电缆适合于交流电压1kV及以下的行车、台车、传动机械等移动设备和电器用动力传输线控制、照明、通讯线路等。分项屏蔽电缆适用于作为变频器供电电缆。
三、使用特性
● 交流额定电压：U0/U：0.6/1kV
● 最高工作温度：70℃。
● 电缆安装敷设温度应不低于 0℃
● 电缆的弯曲半径：无屏蔽电缆，不小于电缆外径的6倍；
有屏蔽电缆，不小于电缆外径的12倍；
四、型号及名称
|
型号
|
产品名称
|
|
YFFB
|
丁晴绝缘丁晴护套移动用扁平软电缆
|
|
YFFBP
|
丁晴绝缘丁晴护套镀锡分屏移动用扁平软电缆
|
五、生产范围
|
型 号
|
芯 数
|
标 称 截 面
mm2
|
|
YFFB
YFFBP
|
3、4
|
1.5 ～ 95
|
|
3+1
|
||
|
3+2、4+2
|
1.5 ～ 50
|
|
|
5 ～ 7
|
||
|
8 ～ 12
|
0.75 ～ 4
|
六、结构示意图
YFFB 电缆结构示意图 YFFBP 型电缆结构示意图
1 — 导体：多股软铜线或镀锡软铜 1 — 导体：多股软铜线或镀锡软铜
2 — 绝缘层：丁晴 2 — 绝缘层：丁晴
3 — 护套：丁晴 3 — 屏蔽：铜丝分项屏蔽
4 — 护套：丁晴
