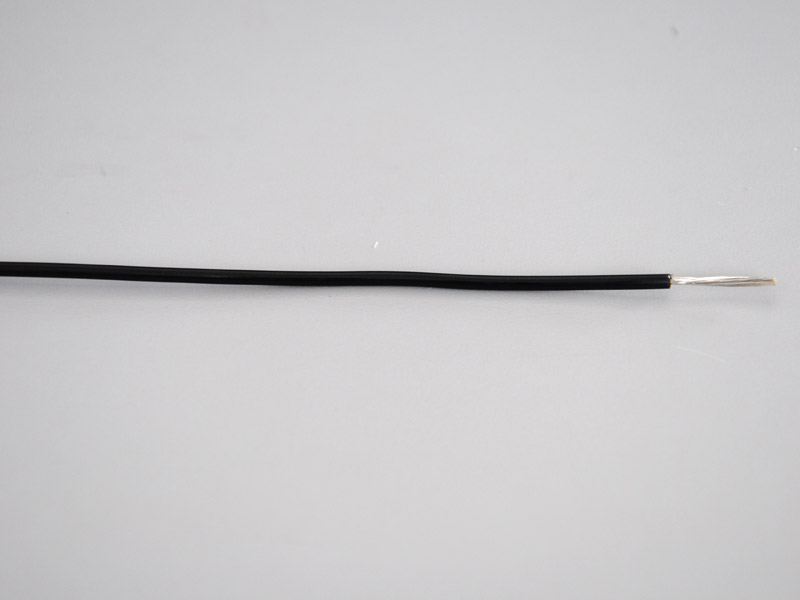

尼龙护套线-FVN-1mm2

产品型号：FVN/FVNP/ZR-FVN/ZR-FVNP/FVN-90/FVNP-90
执行标准：Q/IRMV4-2009
产品特性：
1、额定电压：300/500V、450/750V
2、工作温度：-60～+105℃
3、导 体：绞合镀锡铜线
4、绝 缘：聚氯乙烯（PVC）
5、护 套：尼龙（NL）
6、颜 色：红/黄/兰/白/黑/黄绿/棕等
特点/用途：
　　 具有耐磨、防水、耐寒、耐油耐汽油混合物、不易燃烧，不易老化，环保，在相对湿度在98%环境中可正常使用。广泛用于飞机低压线路，高速公路监控设备线路安装用、高速公路 用电感线圈专用线（电子警察用线，地感线圈用线）也用于照明灯具接线，马路高杆灯用线。
交货要求：
　　 按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：

标称 截面 mm2	导体结构	绝缘平 均厚度 mm	护套平 均厚度 mm	屏蔽铜 线直径 mm	电线平均外径 mm		20℃时 导体电阻最大值 Ω /km
	根数/单线直径				非屏蔽型	屏蔽型
0.30	16/0.15	0.35	0.12	0.10	1.7	2.2	71.2
0.35	7/0.26	0.35	0.12	0.10	1.7	2.2	50.8
	19/0.16	0.35	0.12	0.10	1.7	2.2	50.8
0.5	7/0.30	0.35	0.12	0.10	1.9	2.4	40.1
	19/0.20	0.35	0.12	0.10	2.0	2.5	40.1
	28/0.15	0.35	0.12	0.10	2.0	2.5	40.1
0.75	7/0.37	0.35	0.12	0.10	2.1	2.6	26.7
	19/0.23	0.35	0.12	0.10	2.1	2.6	26.7
	24/0.20	0.35	0.12	0.10	2.1	2.6	26.7
	42/0.15	0.35	0.12	0.10	2.1	2.6	26.7
1	7/0.43	0.35	0.14	0.10	2.0	2.3	20.0
	19/0.26	0.35	0.14	0.10	2.3	2.7	20
	32/0.20	0.35	0.14	0.10	2.3	2.7	20
1.2	19/0.28	0.4	0.14	0.10	2.5	2.9	14.6
	49/0.18	0.4	0.14	0.10	2.5	3.0	14.6
1.5	19/0.32	0.4	0.14	0.10	2.7	3.2	13.7
	48/0.20	0.4	0.14	0.10	2.7	3.2	13.7
2	19/0.37	0.45	0.14	0.12	3.0	3.5	10.0
	49/0.23	0.45	0.14	0.12	3.0	3.5	10.0
	37/0.26	0.45	0.14	0.12	3.05	3.55	10.0
2.5	19/0.41	0.5	0.14	0.12	3.4	3.9	8.21
	37/0.30	0.5	0.14	0.12	3.4	3.9	8.21
	49/0.25	0.5	0.14	0.12	3.6	4.1	8.21
	77/0.20	0.5	0.14	0.12	3.6	4.1	8.21
3	37/0.32	0.5	0.14	0.12	3.6	4.1	6.63
3	49/0.28	0.5	0.14	0.12	3.8	4.3	6.63
4	37/0.37	0.6	0.16	0.12	3.9	4.4	5.09
4	49/0.32	0.6	0.16	0.12	4.3	4.8	5.09
4	77/0.26	0.6	0.16	0.12	4.4	4.9	5.09
4	56/0.30	0.6	0.16	0.12	4.4	4.9	5.09
5	37/0.41	0.6	0.16	0.12	4.4	4.9	4.13
5	49/0.37	0.6	0.16	0.12	4.8	5.3	4.13
6	37/0.45	0.6	0.16	0.12	4.6	5.1	3.39
6	49/0.40	0.6	0.16	0.12	5.1	5.6	3.39
6	84/0.30	0.6	0.16	0.12	5.1	5.6	3.39
8	19 × 7/0.28	0.7	0.20	0.12	6.0	6.5	2.3
10	19 × 7/0.32	0.9	0.20	0.12	6.6	7.1	1.95
13	19 × 7/0.35	0.9	0.20	0.12	7.6	8.1	1.52
16	19 × 7/0.39	1.0	0.20	0.15	8.3	8.9	1.24
20	19 × 7/0.45	1.0	0.20	0.15	9.2	9.8	0.918
25	19 × 16/0.32	1.0	0.25	0.15	9.9	10.5	0.795
