NHGWFHB800度耐高温防火电缆

    该产品重要的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度
二、执行标准：
    耐火特性试验方法执行GB12666.6-90（等效采用IEC331）
三、使用特性：
    1、长期使用工作温度：200℃；短期使用1000℃，90分钟
    2、额定电压Uo/U：450/750V、600/1000V
    3、最低环境温度：固定敷设－60℃，非固定敷设－20℃
   4、最小弯曲半径：非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的12
倍。

三、规格型号：

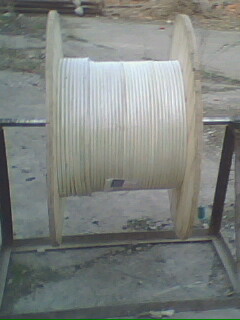

       产品样图　　　　　　　　　　　　　　　　　　　　　型号说明

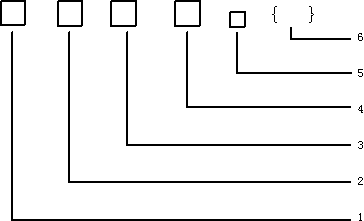

　　1、系列代号    2、绝缘材料    3、屏蔽材料    4、护套材料　　5、铠装材料    6、导体种类

型号含义表：



项   目	代号	含义说明
系列代号	NH	防火电缆
绝缘材料	F	防火绝缘材料
屏蔽材料	/ P1	无屏蔽可省略 镀锡铜丝编织屏蔽
护套材料	F	聚全氟乙丙烯
铠装材料	2232	钢带铠装 细钢丝铠装
导体种类	A B	单股导体 绞合导体



四、产品结构图：
        NHGWFHBRP型防火电缆结构：
　　一种使用温度－40℃～500℃
　　一种使用温度40℃～800℃
型号对照表



序号 NHGWFHBRP NHGWFHBRP 1 铜芯或镍芯 2 聚四氟绕包玻纤编织 氟塑料绝缘或云母带着绝缘 3 玻纤 玻纤 4 高温玻纤布 5 云母带 6 玻纤布绕包 7 外屏蔽护套
