AFR-250/AFRP-250/AFPF高温电缆线
1.1 概述

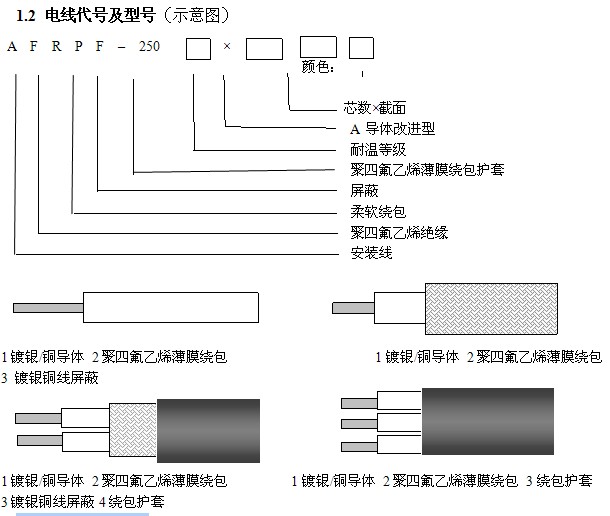

聚四氟乙烯薄膜绕包绝缘安装线采用PTFE薄膜作为绝缘，按照企业标准生产。该类产品具有极好的柔韧性，卓越的耐高温性能 ，优良的化学性能 ，耐潮湿 、阻燃等优点。主要用于高温条件下电子设备 、仪器仪表线路 、飞机布线及其它电器装置的内部连接等。聚四氟乙烯薄膜绕包安装线
1.3 产品主要性能
1. 额定电压 ：交流 220V
 2.工作温度 ：-65℃ ~ 200℃   -65℃ ~ 250℃（镀银导体）
3. 绝缘电阻 ：成品电线在室温下应不小于100MΩ·km
4. 屏蔽编织密度应不小于80%,可以3米以上交货。
1.4 常用规格结构数据表（可根据用户特殊需要定做）

型号
芯数×截面
mm2
导体结构
股数/直径
mm
最大直流电阻
Ω/km  20℃
绝缘最薄厚度
mm
电线外径
试验电压
kV
AFR-250
AF-1
AFR-200
AF

1×0.035
7/0.08
600
0.07
0.67
1.0
2×0.035
1.50
3×0.035
1.70
1×0.05
10/0.08
7/0.10
370
0.07
0.72
2×0.05
1.60
3×0.05
1.80
1×0.07
14/0.08
7/0.12
260
0.07
0.75
2×0.07
1.70
3×0.07
2.00
1×0.10
21/0.08
180
0.07
0.85
2×0.10
1.80
3×0.10
2.10
1×0.12
24/0.08
7/0.15
165
0.07
0.87
2×0.12
1.80
3×0.12
2.10
1×0.15
30/0.08
19/0.10
125
0.07
0.90
2×0.15
1.80
3×0.15
2.20
1×0.20
42/0.08
27/0.10
12/0.15
19/0.12
100
0.07
1.00
2×0.20
2.00
3×0.20
2.20
1×0.30
62/0.08
45/0.10
18/0.15
70
0.07
1.15
2×0.30
2.30
3×0.30
2.60
1× 0.35
75/0.08
45/0.10
19/0.16
60
0.07
1.20
2× 0.35
2.40
3× 0.35
2.60
1× 0.40
85/0.08
54/0.10
24/0.15
55
0.07
1.30
2× 0.40
2.70
3× 0.40
3.00
1× 0.50
105/0.08
66/0.10
29/0.15
19/0.18
42
0.07
1.40
2× 0.50
2.80
3× 0.50
3.10


注：AF-1 同AFR-250,  AF 同AFR-200（线芯为裸铜 ）.
常用规格结构数据表（续）

型号
芯数×截面
mm2
导体结构
股数/直径
mm
最大直流电阻
Ω/km  20℃
绝缘最薄厚度
mm
电线外径
试验电压
kV
AFRP-250
AFP-1
AFRP-200
AFP
1×0.035
7/0.08
600
0.07
1.10
0.8
2×0.035
1.90
3×0.035
2.20
1×0.05
10/0.08
7/0.10
370
0.07
1.20
2×0.05
2.10
3×0.05
2.30
1×0.07
14/0.08
7/0.12
260
0.07
1.30
2×0.07
2.20
3×0.07
2.50
1×0.10
21/0.08
180
0.07
1.40
2×0.10
2.30
3×0.10
2.80
1×0.12
24/0.08
7/0.15
165
0.07
1.45
2×0.12
2.40
3×0.12
2.85
1×0.15
30/0.08
19/0.10
125
0.07
1.55
2×0.15
2.50
3×0.15
2.90
1×0.20
42/0.08
27/0.10
12/0.15
19/0.12
100
0.07
1.75
2×0.20
3.10
3×0.20
3.25
1×0.30
62/0.08
45/0.10
18/0.15
70
0.07
1.80
2×0.30
3.20
3×0.30
3.50
1× 0.35
75/0.08
45/0.10
19/0.16
60
0.07
1.95
2× 0.35
3.40
3× 0.35
3.70
1× 0.40
85/0.08
54/0.10
24/0.15
55
0.07
2.00
2× 0.40
3.50
3× 0.40
3.90
1× 0.50
105/0.08
66/0.10
29/0.15
19/0.18
42
0.07
2.20
2× 0.50
3.90
3× 0.50
4.30


注：AFP-1 同AFRP-250,  AFP 同AFRP-200（线芯为裸铜），P1为镀锡铜线编织.
常用规格结构数据表（续）

型号
芯数×截面
mm2
导体结构
股数/直径
mm
最大直流电阻
Ω/km  20℃
绝缘最薄厚度
mm
电线外径
试验电压
kV
AFPF


1×0.035
7/0.08
600
0.07
1.30
0.8
2×0.035
2.20
3×0.035
2.50
1×0.05
10/0.08
7/0.10
370
0.07
1.50
2×0.05
2.40
3×0.05
2.60
1×0.07
14/0.08
7/0.12
260
0.07
1.60
2×0.07
2.50
3×0.07
2.80
1×0.10
21/0.08
180
0.07
1.65
2×0.10
2.60
3×0.10
3.10
1×0.12
24/0.08
7/0.15
165
0.07
1.70
2×0.12
2.65
3×0.12
3.15
1×0.15
30/0.08
19/0.10
125
0.07
1.80
2×0.15
2.80
3×0.15
3.20
1×0.20
42/0.08
27/0.10
12/0.15
19/0.12
100
0.07
2.05
2×0.20
3.40
3×0.20
3.55
1×0.30
62/0.08
45/0.10
18/0.15
70
0.07
2.25
2×0.30
3.70
3×0.30
3.90
1× 0.35
75/0.08
45/0.10
19/0.16
60
0.07
2.35
2× 0.35
3.85
3× 0.35
4.10
1× 0.40
85/0.08
54/0.10
24/0.15
55
0.07
2.40
2× 0.40
3.95
3× 0.40
4.30
1× 0.50
105/0.08
66/0.10
29/0.15
19/0.18
42
0.07
2.60
2× 0.50
4.40
3× 0.50
4.70
