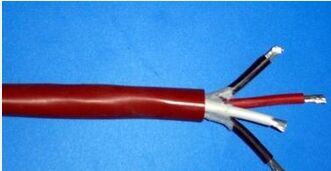

YGCF4RP高温电缆,耐高温电缆
可根据客户要求定做彩色线芯或编码线芯。 采用优质PVC混合料,减小了电缆外径降低对安装空间的要求。 整体镀锡铜丝编织屏蔽,以防止外部高频电磁干扰。 线缆结构: 导体:采用多股细绞和精绞成束细一级无氧铜丝作导体,符合DIN VDE 0295等级6 绝绝缘及护套最小抗拉强度10N/mm2,最小断裂伸长率150%,-40℃低温卷绕无裂痕,-40℃低温拉伸最小伸长率20%。。
产品特点:
可根据客户要求定做彩色线芯或编码线芯。
采用优质PVC混合料,减小了电缆外径降低对安装空间的要求。
整体镀锡铜丝编织屏蔽,以防止外部高频电磁干扰。
氟塑料高温电缆执行标准 QB/WB2008-6
可根据客户要求定做彩色线芯或编码线芯。
采用优质PVC混合料,减小了电缆外径降低对安装空间的要求。
整体镀锡铜丝编织屏蔽,以防止外部高频电磁干扰。
氟塑料高温电缆执行标准 QB/WB2008-6
阻燃耐火特性试验执行GB-90标准
使用特性:
1、额定电压:交流Uo/U;450/750V
2、工作温度:序号1~4 -60~+200℃
序号5~14 -15~+105℃
3、绝缘电阻(20℃)不低于50MΩ·km
4、导体线芯直流电阻(20℃)符合GB3956-97规定
5、无铠装电缆允许弯曲半径不小于电缆外径的6倍,铠装电缆允许弯曲半径不小于电缆外径的12倍。
6、最低安装敷设温度:序号1~4 -45℃
序号5~14 0℃
规格尺寸参考数据:
序号
|
标称截面
|
导体线芯规格
|
导体线芯规格
|
电缆芯数
|
||
序号
1,2,5,6,9,10,13 |
序号
3,4,7,8,11,12,14 |
序号
1~4 |
序号
5~8 |
序号
9~14 |
||
1
2 3 4 5 |
0.2
0.5 0.75 1.0 1.5 2.5 |
1/0.52
1/0.80 1/1.0 1/1.13 1/1.38 1/1.76 |
7/0.20
16/0.20 19/0.23 24/0.20 19/0.26 32/0.20 19/0.32 30/0.25 49/0.26 |
2~44
2~30 2~19 2~16 2~14 2~8 |
