Type W四芯扁平移动电力电缆2kV
应用
该扁平电缆适用于交流矿用设备，如交流穿梭车，钻，截煤和装载机。
标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

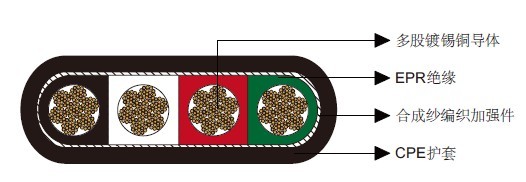

结构
导体： 多股镀锡退火铜导体。
绝缘： 乙丙橡胶（EPR）。
加强件： 合成纱。
护套： 黑色重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
可选项
• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
-
机械和热性能
最小弯曲半径：6×OD
导体最高工作温度：+90℃ -
尺寸和重量
|
结构 |
股数 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
电流 |
||||
|
芯数×AWG/ |
- |
inch |
mm |
inch |
mm |
inch |
mm |
lbs/kft |
kg/km |
A |
|
4×6 |
133 |
0.06 |
1.5 |
0.095 |
2.4 |
0.67×1.69 |
17.0×42.9 |
895 |
1332 |
72 |
|
4×4 |
259 |
0.06 |
1.5 |
0.110 |
2.8 |
0.75×1.89 |
19.0×48.0 |
1185 |
1764 |
93 |
|
4×2 |
259 |
0.06 |
1.5 |
0.110 |
2.8 |
0.84×2.23 |
20.6×56.6 |
1620 |
2411 |
122 |
|
4×1 |
259 |
0.08 |
2.0 |
0.125 |
3.2 |
0.97×2.60 |
24.6×66.0 |
2100 |
3125 |
143 |
|
4×1/0 |
259 |
0.08 |
2.0 |
0.140 |
3.6 |
1.01×2.73 |
25.7×69.3 |
2500 |
3721 |
165 |
|
4×2/0 |
329 |
0.08 |
2.0 |
0.140 |
3.6 |
1.10×2.96 |
27.9×75.2 |
2900 |
4316 |
192 |
|
4×3/0 |
413 |
0.08 |
2.0 |
0.155 |
3.9 |
1.18×3.25 |
30.0×82.6 |
3500 |
5209 |
221 |
|
4×4/0 |
532 |
0.08 |
2.0 |
0.155 |
3.9 |
1.29×3.46 |
32.8×87.9 |
4225 |
6288 |
255 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准.
