1.9/3.3KV 及以下采煤机软电缆

1.9/3.3KV 及以下采煤机软电缆

【简介】1.9/3.3KV 及以下采煤机软电缆（MT818.2-2009）技术参数用途本产品为矿用橡套软电缆系列产品。适用于额定电压Uo/U为1.9/3.3kV及以下采煤机及类似设备装置作电源连接。使用条件线芯长期 ...

当前栏目：耐候阻燃矿用电缆浏览量：次时间：2017-03-01 21:29:07

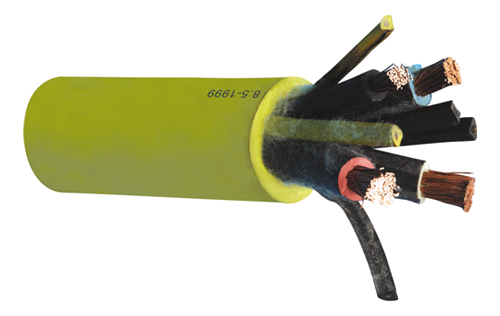

1.9/3.3kV采煤机用软电缆

1.9/3.3KV 及以下采煤机软电缆（MT818.2-2009）

技术参数

用途

本产品为矿用橡套软电缆系列产品。适用于额定电压Uo/U为1.9/3.3kV及以下采煤机及类似设备装置作电源连接。

使用条件

线芯长期允许工作温度为65℃，电缆的最小弯曲半径为电缆直径的6倍。黄色护套电缆不得在日光下长期暴露。

采煤机电缆型号、名称、用途

型号	名称	用途
MC-0.38/0.66	采煤机橡套软电缆	额定电压为0.38/0.66KV采煤及类似设备的电源连接
MCP-0.38/0.66	采煤机屏蔽橡套软电缆	额定电压为0.38/0.66KV采煤及类似设备的电源连接
MCP-0.66/1.14	采煤机屏蔽橡套软电缆	额定电压为0.66/1.44KV采煤及类似设备的电源连接
MCP-1.9/3.3	采煤机屏蔽橡套软电缆	额定电压为1.9/3.3KV采煤及类似设备的电源连接

规格尺寸

芯数×标称截面(mm2)			动力线芯绝缘标称厚度 (mm)	护套标称厚度 (mm)	电缆外径(mm)
动力线芯	地线芯	控制线芯			MC-0.38/0.66		MCP-0.38/0.66
动力线芯	地线芯	控制线芯			最小值	最大值	最小值	最大值
3×16	1×4	3×2.5	1.6	4.5	31.3	34.4	33.2	36.5
3×25	1×6	4×2.5	1.8	5.5	38.4	41.0	40.3	44.3
3×35	1×6	4×4	1.8	5.5	43.9	48.3	45.8	50.4
3×50	1×10	7×4	2.0	5.5	47.7	51.0	51.5	55.0

芯数×标称截面(mm2)			标称厚度(mm)			电缆外径(mm)
动力线芯	地线芯	控制线芯	动力线芯绝缘 (mm)	护套(A型)	护套(B型)	MCP-1.9/3.3
动力线芯	地线芯	控制线芯	动力线芯绝缘 (mm)	护套(A型)	护套(B型)	A型最小值	B型最大值	A型最小值	B型最大值
3×35	1×16	-	2.0	6.0	7.0	47.8	51.0	53.2	58.7
3×50	1×10	3×16/3	2.2	7.0	7.5	53.5	58.9	59.0	63.0
3×75	1×16	3×25/3	2.2	7.0	7.5	58.9	63.0	63.8	70.2
3×95	1×25	3×35/3	2.4	7.0	7.5	64.9	71.4	68.7	75.6

芯数×标称截面(mm2)			标称厚度(mm)			电缆外径(mm)
动力线芯	地线芯	控制线芯	动力线芯绝缘 (mm)	护套 (A型)	护套 (B型)	MCP-1.9/3.3
动力线芯	地线芯	控制线芯	动力线芯绝缘 (mm)	护套 (A型)	护套 (B型)	A型最小值	A型最大值	B型最小值	B型最大值
3×35	1×16	3×16/3	2.8	6.0	7.0	52.1	56.8	60.0	63.0
3×50	1×10	3×25/3	2.8	7.0	7.5	56.4	62.0	63.8	70.2
3×75	1×16	3×35/3	3.0	7.0	7.5	62.7	69.0	69.0	75.9
3×95	1×25	3×50/3	3.0	7.0	7.5	67.8	74.6	73.1	78.0

技术要求

电缆的导体的绝缘电阻符合表5规定。

表5

线芯类型	标称截面 (mm2)	20℃绝缘电阻(MΩ.km)
线芯类型	标称截面 (mm2)	额定电压0.66/1.14kV 及以下	额定电压1.9/3.3kV
动力线芯	16	≥120	－
	25	≥120	－
	35	≥100	≥380
	50	≥100	≥350
	70	≥80	≥320
	95	≥80	≥280
控制线芯		≥100	≥100
