煤矿用采煤机软电缆

煤矿用采煤机屏蔽软电缆
执行标准：GB12972.2-91 MT818.2-1999
产品应用：本产品适用于额定电压U0/U为1.9/3.3KV及经下采煤机及类似设备用的铜芯橡皮护套软电缆。

采煤机软电缆特性
1、额定电压U0/U分别为0.38/0.66kv和1.9/3.3kv。
2、额定电压0.66/1.14kv及以下电缆导体的长期允许工作温度为65℃；额定电压1.9/3.3kv电缆导体的长期允许工作温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。

电缆型号

型号	名称	用途

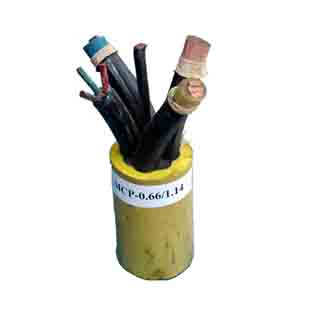

UC MC-0.38/0.66	采煤机橡套软电缆	额定电压为0.38/0.66kv采煤机及类似设备的电源连接
UCP MCP-0.38/0.66	采煤机屏蔽橡套软电缆	额定电压为0.38/0.66kv采煤机及类似设备的电源连接
UCP MCP-0.66/1.14	采煤机屏蔽橡套软电缆	额定电压为0.66/1.14kv采煤机及类似设备的电源连接
UCP MCP-1.9/3.3	采煤机屏蔽橡套软电缆	额定电压为1.9/3.3kv采煤机及类似设备的电源连接

备注：新旧型号对照

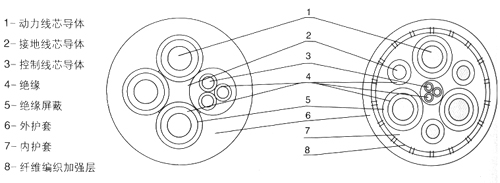

电缆结构

芯数×标称截面mm2		标称厚度mm		电缆外径mm
动力线芯	地线芯	动力线芯绝缘	护套	UC MC-0.38/0.66	UCP MCP-0.38/0.66
3×16	1×4	1.6	4.5	31.3-34.6	33.2-36.5
3×25	1×6	1.8	5.5	38.4-41.0	40.3-44.3
3×35	1×6	1.8	5.5	43.9-48.3	45.8-50.4
3×50	1×10	2.0	5.5	47.7-51.0	51.5-55.0
3×70	1×16	2.0	5.5	47.5-52.8	54.0-60.2
3×95	1×25	2.2	5.5	53.2-58.9	60.3-66.8
3×120	1×35	2.2	6.0	56.8-63.1	64.7-72.1
3×150	1×50	2.4	6.0	63.1-70.5	71.7-79.5

芯数×标称截面mm2			标称厚度mm			UCP MCP-0.66/1.4 电缆外径mm
动力线芯	地线芯A型	地线芯B型	动力线芯绝缘	护套A型	护套B型	A型	B型
3×35	1×6	-	2.0	6.0	7.0	47.8-51.0	53.2-58.7
3×50	1×10	3×16/3	2.2	7.0	7.5	53.5-58.9	59.0-63.0
3×70	1×16	3×25/3	2.2	7.0	7.5	58.9-63.0	63.7-75.6
3×95	1×25	3×35/3	2.4	7.0	7.5	64.9-71.4	68.7-75.6
3×120	1×35	-	2.4	7.0	-	67.6-76.5	-
3×150	1×50	-	2.6	7.0	-	74.6-83.9	-

芯数×标称截面mm2			标称厚度mm			UCP MCP-0.66/1.4 电缆外径mm
动力线芯	地线芯A型	地线芯B型	动力线芯绝缘	护套A型	护套B型	A型	B型
3×35	1×16	3×16/3	2.8	6.0	7.0	52.1-56.8	60.0-63.0
3×50	1×25	3×25/3	2.8	7.0	7.5	56.4-62.0	63.8-70.2
3×70	1×35	3×35/3	3	7.0	7.5	62.7-69.0	69.0-75.9
3×95	1×50	3×50/3	3	7.0	7.5	67.8-74.6	73.1-78.0
