煤矿用采煤机金属屏蔽软电缆

煤矿用采煤机金属屏蔽软电缆
GB12972.4-91 MT818.4-1999
本产品适用于额定电压0.66/1.14kv和1.9/3.3kv采煤机及类似设备用铜芯橡皮护套金属屏蔽电缆。

电缆特性
1、额定电压U0/U分别为0.38/0.66kv和1.9/3.3kv。
2、电缆导体的长期允许工作温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。

电缆型号

型号	名称	用途
UCPTJ MCPTJ-0.66/1.14	采煤机金属屏蔽监视型橡套软电缆	额定电压为0.66/1.14kv采煤机及类似设备的电源连接
UCPT MCPT-1.9/3.3	采煤机屏蔽橡套软电缆	额定电压为1.9/3.3kv采煤机及类似设备的电源连接
UCPTJ MCPTJ-1.9/3.3	采煤机金属屏蔽监视型橡套软电缆	额定电压为1.9/3.3kv采煤机及类似设备的电源连接

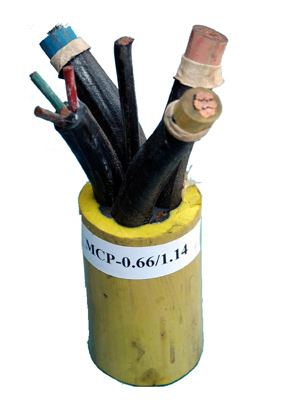

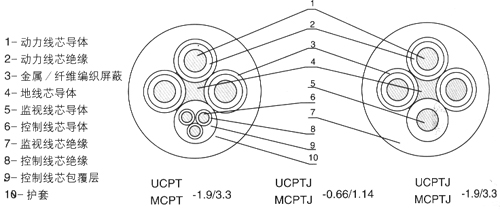

电缆结构

芯数×标称截面mm2			标称厚度mm		电缆外径mm
动力线芯	地线芯	监视线芯	动力线芯绝缘	护套	UCPTJ MCPTJ-0.66/1.14
3×16	1×16	1×16	1.5	5.0	37.1-40.8
3×25	1×16	1×16	1.6	5.0	41.7-45.9
3×35	1×16	1×16	1.6	5.0	47.2-51.9
3×50	1×25	1×25	1.7	5.3	51.5-56.2
3×70	1×35	1×35	1.8	5.8	57.9-63.0
3×95	1×50	1×50	2.0	6.4	56.1-71.6
注：监视线芯绝缘外径应与动力线芯绝缘外径相当。

芯数×标称截面mm2			标称厚度mm		电缆外径mm
动力线芯	地线芯	监视线芯	动力线芯绝缘	护套	UCPTJ MCPTJ-1.9/3.3
3×35	1×16	1×16	2.8	6.0	55.0-60.7
3×50	1×25	1×25	2.8	6.0	57.8-63.0
3×70	1×35	1×35	3.0	6.0	64.1-70.8
3×95	1×50	1×50	3.0	6.0	69.2-76.2
注：监视线芯绝缘外径应与动力线芯绝缘外径相当。

芯数×标称截面mm2		标称厚度mm		电缆外径mm
动力线芯	地线芯	动力线芯绝缘	护套	UCPT MCPT-1.9/3.3
3×35	1×16	2.8	6.0	55.0-60.7
3×50	1×25	2.8	6.0	57.8-63.0
3×70	1×35	3.0	6.0	64.1-70.8
3×95	1×50	3.0	6.0	69.2-76.2
