MCPTJ/MCPT-1.9/3.3KV及以下采煤机金属屏蔽软电缆

煤矿用移动类阻燃型额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆

用途：本产品按MT/T818.4-1999制造供货，适用于额定电压0.66/1.14kV和1.9/3.3kV采煤机及类似设备，作连接电源用软电缆。
矿用屏蔽电缆型号：MCPTJ-0.66/1.14，MCPT-1.9/3.3，MCPTJ-1.9/3.3。
使用条件：
1）电缆导体的长期允许工作温度为90℃。
2）电缆的最小弯曲半径为电缆直径的6倍。
型号、名称及用途：见表1

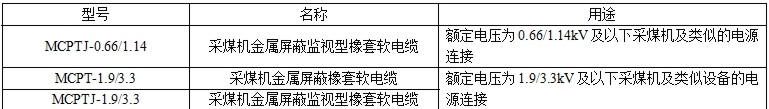

                                              表1

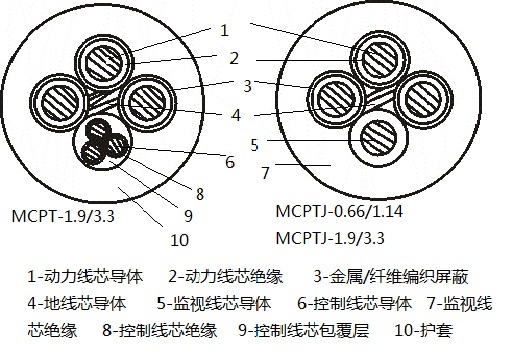

电缆结构形式截面示意图：如图所示。



规格、结构：见表2、表3。

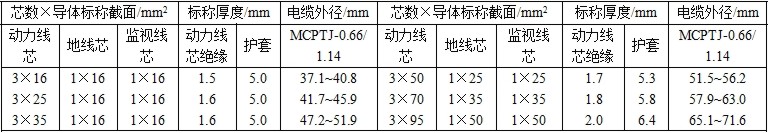

                                          表2

注：监视线芯绝缘外径应与动力线芯绝缘外径相当。

                                                 表3

注：监视线芯绝缘外径应与动力线芯绝缘外径相当；MCPT无监视线芯。

技术要求：
1）动力线芯采用乙丙橡胶为基料的绝缘胶料，其性能应符合GB/T7594.8-1987中XJ-30A型规定。
2）控制线芯绝缘应采用GJB733.1附录E规定的聚全氟乙丙烯或具类似性能的材料，成品电缆绝缘抗张强度应不低于13.8MPa绝缘伸长率不小于100%。控制线芯不少于3根，芯线截面2.5mm2或4mm2.
3）绝缘线芯浸入水中12h之后，Uo/U为0.66/1.14kV的电缆应进行3kV、5min的工频电压试验；Uo/U为1.9/3.3kV的电缆应进行6.8kV、5min的工频电压试验。试验工程中不应发生击穿现象。
4）绝缘线芯应经受吸水试验，1～14d电容增率≤10%，7～14d电容增率≤3%。
5）动力线芯的绝缘电阻，应符合表4的规定。

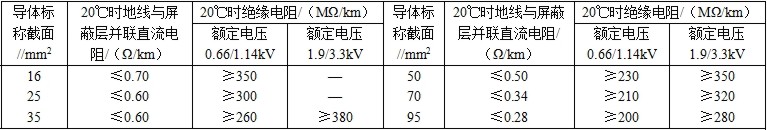

                                            表4

6）矿用阻燃电缆其他电气、机械物理性能、耐燃烧（阻燃性）性能等要求，按MT/T818.1的有关规定。试验方法按GB/T3048、GB/T2951、MT/T818.1及MT386标准规定进行。
包装、交货长度要求：
①电缆应整齐卷绕在电缆交货盘上，每盘只允许卷绕同一型号同一规格的电缆，电缆端头必须紧密包封。
②交货长度应不小于200米，短段电缆应不超过总长度的10%，计量误差不超过±0.5%（或按双方协议商定长度交货）。
