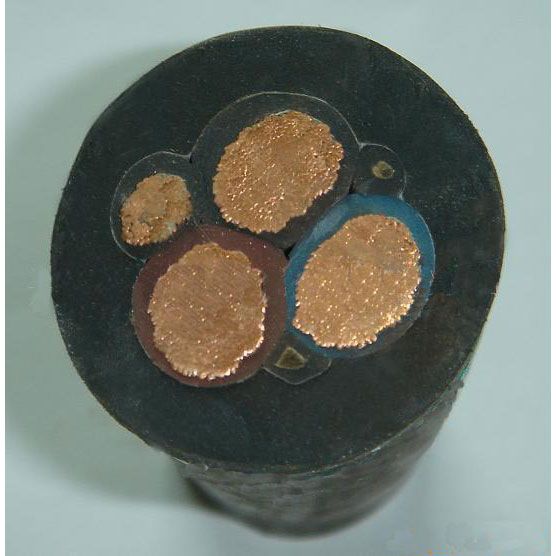

UGFP 3*50高压电缆，UGFP电缆

UGFP3*50电缆,UGFP高压橡套电缆

UGEFP 6-25KV矿用橡套软电缆 UGEFHP6-25KV矿用橡套软电缆

执行标准：TL/J30-94 UGF

电缆用途：

交流额定电压6kv及以下移动配电装置及矿山采掘机械，起重运输机械电缆，本产品适用于额定电压8.7/15kV及以下露天矿及地下掘进重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套软电缆

使用特性 Using features

3.1电缆导体最高额定温度为90℃。

3.2短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃www.hstldl.com 。

3.3电缆允许最低环境温度：UGEFP型：—15℃；UGEFHP型：—33℃。

3.4电缆允许最小弯曲半径：用于固定设备时为6D；以自由活动方式连接时为10D；用电缆盘收放时为12D；用转向导轮时为15D（其中D为电缆直径）

产品用型号、规格及标准编号表示。

如：1）采煤机屏蔽橡套软矿用电缆，额定电压为00.66/1.14KV，动力线芯3*50，地线芯为1*10，控制线芯为4*4，带半导电屏蔽层，表示为：MCP-0.66/1.14 3*50+1*10+4*4 MT818.2-1999

2）采煤机屏蔽监视编织加强型橡套软矿用电缆，额定电压为0.66/1.14KV，动力线芯3*50，地线芯1*25，控制线芯2*2.5，带半导电屏蔽层，监视线芯和编织加强层，表示为：MCPJB-0.66/1.14 3*50+1*25+2*2.5 MT818.3-1999

3）采煤机金属屏蔽监视型橡套软矿用电缆，额定电压0.66/1.14KV，动力线芯3*70，地线芯1*25，监视线芯1*35，带金属屏蔽层，表示为MCPTJ-0.66/1.14 3*70+1*35+1*35 MT 818.4-1999

4）煤矿用移动弹性体软矿用电缆，额定电压0.38/0.66KV，动力线芯3*25，地线芯1*16，不带屏蔽层，表示为：MYE-0.38/0.66 3*25+1*16 MT818.5-1999

5）煤矿用移动金属屏蔽监视型橡套软矿用电缆，额定电压3.6/6KV，动力线芯3*35，地线芯3*16/3，监视线芯3*2.5，带半导电屏蔽层，表示为：MYPTJ-3.6/6 3*35+3*16/3+3*2.5 MT818.6-1999

6）煤矿用移动屏蔽橡套软矿用电缆，额定电压为3.6/6KV，动力线芯3*25，地线芯1*16，低温环境用，带半导电屏蔽层，表示为：MYDP-3.6/6 3*25+1*16 MT818.7-1999

型号及名称 Type and Designation

型号

Type

额定电压（Uo/U）kV

Rated Voltage

名称

Designation

UGEFP

3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25

盾构机用电缆（露天矿用高压橡套软电缆）

UGEFHP

3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25

盾构机用耐寒电缆（露天矿用高压耐寒橡套软电缆）

结构尺寸及技术参数 Constructional dimension and technical parameter

露天矿用高压（耐寒） 3.6/6kV

芯数×标称截面 Cores×Nor. Cross-sectional area mm2	电缆近似外径 Approx. overall diameter mm	20℃主线芯绝缘电阻 20℃ Phase Core Insulation Resistance ≥MΩ•km	电缆近似重量 kg/km Approx. weight kg/km
3×25+3×10	48.0-52.0	400	4245
3×35+3×10	51.0-56.0	360	4828
3×50+3×16	56.7-61.7	320	5670
3×70+3×16	61.2-66.2	280	7177
3×95+3×16	67.5-72.5	250	8337
3×120+3×25	70.7-75.7	230	9655
3×150+3×25	75.1-80.1	210	11661
3×185+3×35	81.2-86.2	190	13092

用途 Application

本产品适用于额定电压8.7/15kV及以下露天矿及地下掘进重型设备用乙丙橡皮绝缘氯丁橡皮护套高压橡套软电缆。

使用特性 Using featureswww.hstldl.com
3.1电缆导体最高额定温度为90℃。
3.2短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃ 。
3.3电缆允许最低环境温度:UGEFP型：—15℃；UGEFHP型：—33℃。
3.4电缆允许最小弯曲半径:用于固定设备时为6D；以自由活动方式连接时为10D；用电缆盘收放时为12D；用转向导轮使用特性：电缆的额定电压为6kv；
电缆的长期工作温度为+65℃。
电缆的最小弯曲半径为电缆直径的6倍时为15D（其中D为电缆直径）。

型号及名称 Type and Designation

型号

Type

额定电压（Uo/U）kV

Rated Voltage

名称

Designation

UGEFP

3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25

盾构机用电缆（露天矿用高压橡套软电缆）

UGEFHP

3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25
