矿用电缆选择
矿井供电系统中,高压供电线路一般都采用铠装电缆,其故障率相对低压供电所采用的橡套电缆要少得多。采区供电是供电系统中的薄弱环节,工作环境又较差,因而如何选择电缆的型号与截面,关系到供电运行的安全。下面介绍电缆的选型和电缆截面的选择方法。

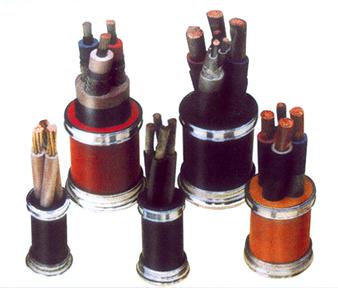

矿用电缆介绍:
矿用电缆是煤矿用电缆的简称,矿用电缆均为阻燃电缆,都应经过安标国家矿用产品安全标志中心颁发矿用产品安全标志证书。
U型(M型)煤矿用橡套电缆矿用代理的产品标准
矿用电缆适用范围
矿用橡套软电缆适用于工频额定电压U0/U 8.7/10KV及以下矿用动力装置用移动敷设的电缆。
矿用电缆使用特性
● 工频额定电压U0/U为380/660V、660/1140V、1.9/3.3kv、3.6/6kv、6/10KV、8.7/10KV。
● 矿用电缆导体的最高允许工作温度:65℃ 90℃
● 矿用电缆允许最低的工作环境温度为-35℃
● 矿用电缆弯曲半径:不大于电缆外径的6倍。
矿用电缆种类:
矿用电缆包括mc电缆,mcp电缆,mz电缆,mzp电缆,myq电缆,my电缆,mcptj电缆,myptj电缆,mvv电缆,mkvv电缆,myjv电缆,mkyjv电缆,mhyv电缆,ugf电缆,高压矿用电缆,10kv橡套电缆,6kv矿用电缆,矿用移动电缆,矿用阻燃电缆,mcpt电缆,矿用橡套电缆。
本产品按GB/T12972-2008《矿用橡套软电缆》、MT818-2009《煤矿用阻燃电缆》生产,同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
·矿用电缆型号的选择
· 电缆型号的选择,与供电的可靠性、安全性及是否经济合理有很大的关系。《煤矿安全规程》第四百六十七条对电缆的选用制定了如下选择要求:
·1.矿用电缆实际敷设地点的水平差应与规定的电缆允许敷设水平差相适应。
·2.矿用电缆应带有供保护接地用的足够截面的导体。
·3.严禁采用铝包电缆。
·4.必须选用经检验合格的并取得煤矿矿用产品安全标志的阻燃电缆。
· 5.矿用电缆主线芯的截面应满足供电线路负荷的要求。
· 6.对固定敷设的高压电缆要求:
·⑴在立井井筒或倾角45°其以上的井巷内,应采用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆、交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆。
·⑵在水平巷道或倾角45°以下的井巷内,应采用聚氯乙烯绝缘钢带或细钢丝铠装聚氯乙烯护套电力电缆、交联乙烯钢带或细钢丝铠装聚氯乙烯护套电力电缆。
· ⑶在进风斜井、井底车场及其附近、中央变电所至采区变电所之间,可以采用铝芯电缆;其他地点必须采用铜芯电缆。
·(4)固定敷设的低压电缆,应采用Mw铠装或非铠装电缆或对应电压等级的移动橡套软电缆。
·(5)非固定敷设的高低压电缆,必须采用符合Mr818标准的橡套软电缆。移动式和手持式电气设备应使用专用橡套电缆。
·(6)照明、通信、信号和控制用的电缆,应采用铠装通信电缆、橡套电缆或M、厂、厂型塑力缆。
·(7)低压电缆不应采用铝芯,采区低压电缆严禁采用铝芯。
·二 矿用电缆截面的选择
· 矿用电缆截面的选择包括高压电缆截面的选择和低压电缆截面的选择,并以低压电缆截面的选择为主。
·1.矿用电缆主芯线的选择
· 一般采区低压供电线路都比较长,在运行中电缆流过电流会产生压降而发热。为保证电缆和电动机的正常工作,在选择电缆截面时,应遵守以下四条原则:
·⑴ 矿用电缆正常运行时,其实际温升应不超过绝缘所允许的最高温升。
·(2) 按电缆线路工作时的允许电压损失进行选择。
·⑶ 矿用电缆截面的选择要满足机械强度的要求。
矿用电缆是指煤矿开采工业志用的地面设备和井下设备用电线电缆产品。其中包括采煤机,运输机,通信,照明与信号设备用电缆,以及电钻电缆,帽灯电线和井下移动变电站用的电源电缆等。
矿用电缆主要品种有:
1、供煤矿井下综合机械化采煤设备用的千伏级矿用电缆,其中包括:
★UPQ—1140v(千伏级矿用,移动屏蔽橡套电缆)
★UCPQ—1140v(千伏级采煤机用屏蔽橡套软电缆)
★UYPJ—3.6/6kv(3.6/6kv矿用监视屏蔽型电缆)
★UCEPQ—1140v(采煤机用金属屏蔽拖电缆,即仿英7型电缆)
★UDGP—1140(金属屏蔽软铠装工作面照明电缆即仿英62型、63型电缆)
2、煤矿井下用的各种橡套软电缆,其中包括:
★ U—1000v(矿用移动橡套软电缆)
★ UP—1000 v矿用移动屏蔽橡套软电缆)
★ UC—1000v(采煤机用橡套软电缆)
★ UCP—1000v(采煤机用屏蔽橡套软电缆)
★ UZ—500v(电钻电缆)
3、露天矿用高压橡套软电缆
★UG—6kv(6kv矿用橡套软电缆)
★UGF—6kv(6kv矿用橡套软电缆)
★UGEFP—3.6/6kv(乙丙橡皮绝缘、耐寒橡套高压屏蔽软电缆)
矿用橡软电缆的工作条件十分苛刻,它在使用中要经受频繁的弯曲,矸石和煤块的冲砸,各种机械的刮碰和挤压,以及矿井中有易爆的瓦斯气体,因此矿用电缆的结构有如下特点:
导电线芯采用较细的铜丝(或镀锡铜丝)束绞组成,导线极其柔软,部分产品的导线表面包有聚脂薄膜隔离层,以免绝缘橡皮嵌入其边缝中而影响弯曲性能。绝缘厚度的设计较一般产品略厚,绝缘材料的机械性能较高。使用于矿用电缆的乙丙绝缘橡皮的主要性能指标如表A所列:
为防止电缆相间短路而造成瓦斯气体爆炸,在煤矿井下应大力推广使用屏蔽矿用电缆,除部分产品的绝缘表面采用镀锡铜丝和尼龙丝交叉纺织之外,其外屏蔽型电缆的保护屏蔽采用导电橡皮及屏蔽层,其屏蔽层的过渡电阻不大于3kΩ。电缆的护层采用高机械性能氯丁橡皮,它具有不延燃性。为了便于井下电缆的识别,井下的6kv 监视屏蔽型电缆采用红色护套,千伏级矿用电缆的1140v电缆采用黄色护套,对于仿英的UCEPQ、UDGP型电缆仍采用黑色橡皮护套,对于黄色(或红色)的氯丁橡皮的主要性能指标如表B所示。
