额定电压1.9/3.3kV及以下采煤机软电缆

一、执行标准
MT818.4—1999   煤矿用阻燃电缆
第1单元：煤矿用移动类阻燃软电缆
第4部分：额定电压1.9/3.3 kV及以下采煤机金属屏蔽软电缆
二、产品型号名称及用途见表1
表  1

型号	名称	用途
MCPTJ-0.66/1.14	采煤机金属屏蔽监视型橡套软电缆	额定电压为0.66/1.14kV 及以下采煤机及类似设备的电源连接
MCPT-1.9/3.3	采煤机金属屏蔽橡套软电缆	额定电压为1.9/3.3kV 及以下采煤机及类似设备的电源连接
MCPTJ-1.9/3.3	采煤机金属屏蔽监视型橡套软电缆	额定电压为1.9/3.3kV 及以下采煤机及类似设备的电源连接

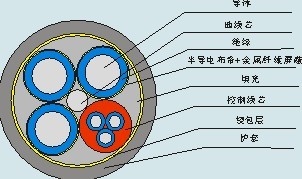

三、产品结构示意图
MCPTJ-0.66/1.14; MCPTJ-1.9/3.3
MCPT-1.9/3.3
四、电缆的主要技术性能见表5
表  5

序号	项目		技术指标
1	20℃时导体直流电阻		见表5-1
2	20℃时绝缘电阻		见表5-2
3	5min工频电压试验	0.66/1.14kV	3.7 kV绝缘不击穿
		1.9/3.3kV	6.8 kV绝缘不击穿
4	绝缘吸水试验		1～14d电容增率≤10%，7～14d电容增率≤3%
5	阻燃性能		符合MT386-1995要求

表  5-1

型号	标称截面  mm2	20℃时导体直流电阻（≤Ω/km）
		不镀锡	镀锡
MCPTJ-0.66/1.14 MCPT-1.9/3.3 MCPTJ-1.9/3.3	16	-	1.24
	25	-	0.795
	35	-	0.565
	50	-	0.393
	70	-	0.277
	95	-	0.210

表  5-2

动力线芯标称截面 mm2	200C时地线与屏蔽层并联直流电阻 Ω/km	20℃时绝缘电阻   MΩ·km
		额定电压0.66/1.14kV	额定电压1.9/3.3kV
16	≤0.70	≥350	-
25	≤0.60	≥350	-
35	≤0.60	≥260	≥380
50	≤0.50	≥230	≥350
70	≤0.34	≥210	≥320
95	≤0.28	≥200	≥280

五、产品表示方法
1、采煤机金属屏蔽监视型橡套软电缆,额定电压为0.66/1.14kV，动力线芯3×50,地线芯1×25，
监视线芯1×25       表示为：MCPTJ-0.66/1.14  3×50+1×25+1×25
2、采煤机金属屏蔽监视型橡套软电缆,额定电压为1.9/3.3kV，动力线芯3×70,地线芯1×35，
监视线芯1×35       表示为：MCPTJ-1.9/3.3  3×70+1×35+1×35
3、采煤机金属屏蔽橡套软电缆,额定电压为1.9/3.3kV，动力线芯3×95,地线芯1×50
表示为：MCPT-1.9/3.3  3×95+1×50
六、产品的工作条件
1、电缆的导体的最高额定工作温度为90℃。
2、短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。
3、电缆的最小弯曲半径为电缆直径的6倍。
4、系统的工作电压应不大于系统额定电压的1.1倍。
5、当电压使用交流系统时，电缆的额定电压至少应等于该系统的标准电压。当使用于直流系统时，该系统的标称电压应不大于电缆额定电压的1.5倍。
七、电缆的吊运和保管
1、在运输过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输、平放贮存。
2、请勿从高处仍下装有电缆的电缆盘或电缆圈，在运输过程中，电缆盘必须放稳，并用合适的方法固定，防止互相冲撞或翻倒。
3、运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向进行。
4、电缆应集中分类存放，并应标明型号、电压、规格、长度。电缆存放处不得积水。
5、电缆在保管期间，电缆盘及包装应完成，标志应齐全，封端应严密。当有缺陷时应及时处理。
八、电缆的安装敷设
1、电缆在放线时，张力应均匀，以免电缆扭曲，使绝缘线芯产生裂绞，导致事故发生。
2、做电缆头时，要严格按国家电力施工规范使用专用工具。
3、电缆在安装过程中一旦发现机械损伤，在条件允许的情况下，请务必对电缆进行相应的检查，以确认电缆绝缘是否损坏。
4、电缆敷设前应按下列要求进行检查：
4.1电缆型号、规格、电压应符合设计。
4.2电缆外观应无损伤，绝缘良好，电缆应经试验合格。
4.3应根据设计和实际路径，计算每根电缆长度，合理安排每盘电缆，减少电缆接头。
4.4在带电区域内，安装敷设电缆，应有可靠的安全措施。
