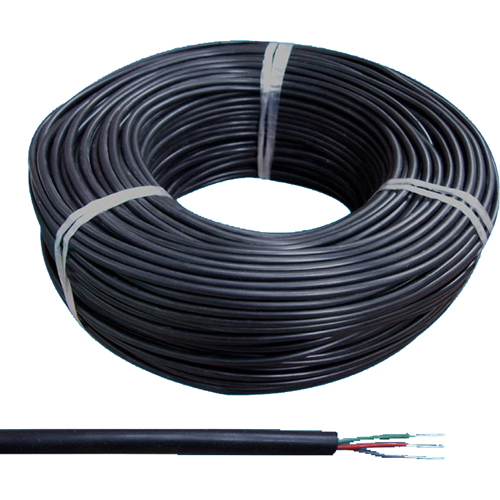

环保防蚁鼠电缆

一、产品特点及用途
本产品为特种性能电缆，适用于供城市排水、污水、道路、桥梁、地铁、广场及旅游景点等环境设施连接用。产品具有优异的耐低寒、高温、酸碱、化学腐蚀、臭氧老化、紫外线辐照和防蚁鼠、防鼠害、防潮、防水、防霉、防火灾(低烟低卤或低烟无卤)等其他特种性能。使用寿命为40-50年。
二、产品执行标准
Q/AT2003-12
三、使用特性
1、额定电压U₀/U：0.6/1KV、450/750V、220/380V；
2、使用温度：
ATGTNS-FYS、ATGTNS₂₂-FYS、ATGTNSP-FYS为-40℃-250℃；
ATGTGS、ATGTGS₂₂、ATGTGSP、ATGTGSM为-60℃-150℃；
3、最小弯曲半径：无铠装层电缆不小于电缆外径6倍，有铠装层电缆不小于电缆外径8倍。
四、基本型号及名称
1、型号及名称

型    号	名        称
ATGTNS-FYS	可溶性聚酰亚胺绝缘有机硅混合和弹性体护套防蚁鼠特种电线电缆
ATGTNS22-FYS	可溶性聚酰亚胺绝缘有机硅混合和弹性体护套钢带铠装防蚁鼠特种电线电缆
ATGTNSP-FYS	可溶性聚酰亚胺绝缘有机硅混合和弹性体护套铜网屏蔽防蚁鼠特种电线电缆
ATGTGS	硅橡胶绝缘有机硅混合和弹性体护套防腐耐寒特种电线电缆
ATGTGSP	硅橡胶绝缘有机硅混合和弹性体护套铜网屏蔽防腐耐寒特种电线电缆
ATGTGS22	硅橡胶绝缘有机硅混合和弹性体护套钢带铠装防腐耐寒特种电线电缆
ATGTGSM	硅橡胶绝缘有机硅混合和弹性体护套水密式防腐防水特种电线电缆
ATKFTGSMP	硅橡胶绝缘有机硅混合和弹性体护套水密式防腐防水屏蔽特种电线电缆

2、型号说明

代号	含义
GT	系列代号
G	硅橡胶
N	可溶性聚酰亚胺
S	有机硅混合弹性体
32	细钢丝铠装
P	铜丝屏蔽
M	水密式
FYS	防蚁鼠
22	钢带铠装

五、主要技术指标
1、ATGTNS-FYS电缆的主要技术指标

序号	项目			性能
1	导体电阻			按GB12706标准规定
2	耐电压试验		3.5KV/5min	不击穿
3	老化前机械性能	抗拉强度	绝缘	最小24.8N/mm2
			护套	最小15.0N/ mm2
		断裂伸长率	绝缘	最小120%
			护套	最小150%
	老化前机械性能	抗拉强度	绝缘	200℃±5℃7天最小24.8N/ mm2
			护套	150℃±2℃7天最小15.0N/ mm2
		变化率	绝缘	200℃±5℃7天最大±20%
			护套	150℃±2℃7天最大±25%
		断裂伸长率	绝缘	200℃±5℃7天最小±120%
			护套	200℃±2℃7天最大±150%
4	低温冲击试验		-45℃	通过
5	氧指数			46

2、ATGTGS电缆的主要技术指标

序号	项目			性能
1	导体电阻			按GB12706标准规定
2	耐电压试验		3.5KV/5min	不击穿
3	老化前机械性能	抗拉强度	绝缘	最小13.5N/mm2
			护套	最小15.0N/ mm2
		断裂伸长率	绝缘	最小180%
			护套	最小150%
	老化前机械性能	抗拉强度	绝缘	200℃±5℃7天最小13.5N/ mm2
			护套	150℃±2℃7天最小15.0N/ mm2
		变化率	绝缘	200℃±5℃7天最大±25%
			护套	150℃±2℃7天最大±25%
		断裂伸长率	绝缘	200℃±5℃7天最小±180%
			护套	200℃±2℃7天最大±150%
4	低温冲击试验		-70℃	通过
5	氧指数			46

3、特性试验：
(1)防蚁鼠：一般防蚁鼠型为毒性较高的驱避剂，本厂防蚁鼠驱避剂为无污染环保型，防蚁鼠试验每年二次抽样送上海昆虫研究所检验；
(2)防霉试验：试验后长霉程度不超过三级(为肉眼所不见)；
(3)湿热试验：试验后绝缘电阻应不低于5MΩ/KM，外观无明显的光泽弯曲和出现皱纹，并能经受相应的耐电压试验；
(4)光、臭氧试验：试验后表面无肉眼可见的裂纹，机械性能变化不大；
(5)防腐试验：试验后绝缘电阻应不低于2MΩ/KM，并能经受相应的耐电压试验。
六、电缆规格

型号	芯数	截面mm2
ATGTNS-FYS/ATGTNS22-FYS	2-37	0.5-2.5
ATGTNSP-FYS/ATGTGS	2--10	2.5-6
ATGTGSP/ATGTGS22	2--7	6--25
ATGTGSM	2--5	25--300
