隔氧层阻燃耐火电力电缆型号及参数

隔氧层阻燃耐火电力电缆型号及参数
产品适用范围
隔氧层耐火阻燃电力电缆型号及参数用于交流额定电压0.6/1kv及以下的电力线路、供输配电能之用。
使用特性
1.额定电压U0/U为0.6/1KV。
2.电缆导体的长期允许工作温度
PVC绝缘隔氧电缆长期工作温度不超过70℃；
XLPE绝缘隔氧层电缆长期工作温度不超过90℃。
3.电缆的敷设温度应不低于0℃。低于0℃时敷设，必须预先加温。
4.弯曲半径：
单芯电缆允许弯曲半径：20（D+d）±5%
多芯电缆允许弯曲半径：15（D+d）±5%
D-电缆试样的实际外径（mm）
d-导体的实际直径（mm）
型号及名称

型号	名称	用途
GZR-VV	铜芯聚氯乙烯绝缘聚氯乙烯护套隔氧层阻燃电力电缆	阻燃A类适用于户内、隧道、桥架的敷设
GZR-YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套隔氧层阻燃电力电缆	阻燃A类适用于户内、隧道、桥架的敷设
GZR-VV22	铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装隔氧层阻燃电力电缆	阻燃A类能承受机械外力作用，适用于户内、隧道、桥架的敷设
GZR-YJV22	铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装隔氧层阻燃电力电缆	阻燃A类能承受机械外力作用，适用于户内、隧道、桥架的敷设
GNH-VV	耐火铜芯聚氯乙烯绝缘聚氯乙烯护套隔氧层电力电缆	阻燃A类、耐火B类适用于火灾下能继续保持工作的电力传输线路
GNH-YJV	耐火铜芯交联聚乙烯绝缘聚氯乙烯护套隔氧层电力电缆	阻燃A类、耐火B类适用于火灾下能继续保持工作的电力传输线路
GNH-VV22	耐火铜芯聚乙烯绝缘聚氯乙烯护套钢带铠装隔氧层电力电缆	阻燃A类、耐火B类能承受机械外力作用，适用于火灾下能继续工作的电力传输线路
GNH-YJV22	耐火交联聚乙烯绝缘聚氯乙烯护套钢带铠装隔氧层电力电缆	阻燃A类、耐火B类能承受机械外力作用，适用于火灾下能继续工作的电力传输线路

规格及范围

型号	芯数	截面（mm2）
GZR-VV、GZR-YJV GNH-VV、GNH-YJV	1	1.5～300
	2	1.5～240
	3，4，5	1.5～240
	3+1	1.5～240
	3+2，4+1	1.5～185
GZR-VV22、GZR-YJV22 GNH-VV22、GNH-YJV22	2	1.5～240
	3，4，5	1.5～240
	3+1	1.5～240
	3+2，4+1	1.5～185

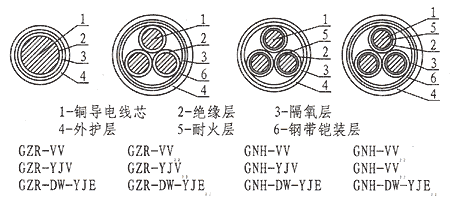

产品结构图

举例
耐火铜芯交联聚乙烯绝缘聚氯乙烯护套、隔氧层电力电缆、固定敷设、额定电压0.6/1KV、4芯、70mm表示为GNH-YJV 4×70
