0.6/1KV铜芯YJV交联电力电缆型号规格及技术参数

低压0.6/1KV铜芯交联电力电缆YJV技术参数介绍

一、产品名称/适用电压

    YJV：铜芯交联聚乙烯绝缘，聚氯乙烯护套电力电缆

    适用电压：0.6/1KV

    主要原材料：铜芯、交联料（XLPE）绝缘、PVC护套

二、产品执行标准

    电缆设计符合国家标准《GB_12706.1-2008_第1部分：额定电压1kV(Um=1.2kV)到3kV(Um=3.6kV)电缆》和国际电工委员会推荐标准IEC60502的要求。

三、产品用途

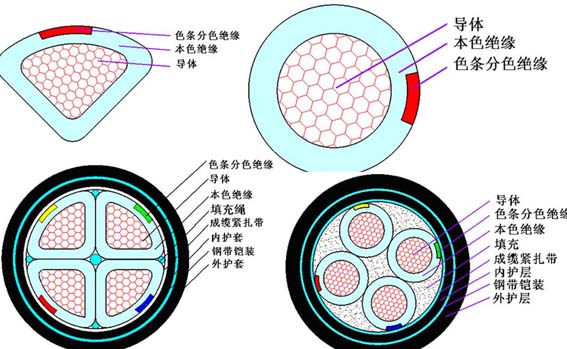

    低压交联聚乙烯绝缘电力电缆由紧压铜或铝导体、绝缘层及保护层等组成。交联聚乙烯是利用硅烷温水接技交联等方法，使聚乙烯分子由线型结构转变成三维网状结构。即把热塑性的聚乙烯转变为热固性的交联聚乙烯，从而大幅度地提高了它的机械性能、热老化性能和耐环境应力能力，并保持了优良的电气性能。

    交联聚乙烯绝缘电缆的导体的正常运行温度是90℃，交联聚乙烯电缆不仅电气性能优良，具有工作温度高，传输容量大，而且具有结构简单、外径小、重量轻、安装使用方便，敷设落差不受限制等优点。广泛应用于工矿企业和城市电网中。

四、适用范围

    YJV的适用范围：敷设在室内、室外、管道、电缆沟及松散土壤中，可经受一定的敷设牵引，但不能承受机械外力作用的场合，单芯电缆不允许敷设在磁性管道中。

五、产品使用特性：

    1、敷设时的环境温度不低于0℃（低于0℃时，应预先加温），电缆的落差不受限制。

    2、敷设的安装时最小弯曲半径规定如下：无铠装单芯电缆：20D；无铠装三芯电缆：15D；（式中D为电缆实际外径）

    3、电缆的运行温度：聚氯乙烯护套不超过90℃；聚乙烯护套不超过80℃。

    4、电缆导体的最高额定温度为90℃，导体短路时（最长持续5S）温度不超过250℃。

    5、一根或二根单芯电缆不允许敷设在铁质管道中。

    6、不同环境温度下的载流量修正系数




七、技术参数：

YJV-0.6/1KV交联低压电力电缆

导体标称横截面(mm2)	绝缘厚度(mm)	护套厚度(mm)	电缆近似外径(mm)	电缆近似重量(kg/km)	20℃导体电阻≤( Ω/km)	试验电压A.C	电缆载流量
							在空气中	直埋土壤中
				Cu	Cu	(Kv/5min)	Cu	Cu
1×1.5	0.7	1.5	6	53	≤12.1	3.5	25	35
1×2.5	0.7	1.5	6	68	≤7.41	3.5	30	45
1×4	0.7	1.5	7	87	≤4.61	3.5	45	60
1×6	0.7	1.5	7	110	≤3.08	3.5	55	70
1×10	0.7	1.5	8	155	≤1.83	3.5	75	95
1×16	0.7	1.5	9	220	≤1.15	3.5	100	125
1×25	0.9	1.5	10	345	≤0.727	3.5	140	160
1×35	0.9	1.5	12	424	≤0.524	3.5	175	190
1×50	1.0	1.5	13	555	≤0.387	3.5	210	225
1×70	1.1	1.5	14	770	≤0.268	3.5	270	280
1×95	1.1	1.5	16	1040	≤0.193	3.5	340	335
1×120	1.2	1.5	18	1290	≤0.153	3.5	400	380
1×150	1.4	2.0	21	1590	≤0.124	3.5	460	425
1×185	1.6	2.0	23	1944	≤0.0991	3.5	530	480
1×240	1.7	2.0	25	2510	≤0.0754	3.5	625	555
1×300	1.8	2.0	34	3042	≤0.0601	3.5	795	910
1×400	2.0	2.1	37	3869	≤0.0470	3.5	930	1050
1×500	2.2	2.2	41	4910	≤0.0366	3.5	1080	1190
1×600	2.4	2.3	45	6220	≤0.0283	3.5	1250	1350
1×800	2.6	2.4	46	7870	≤0.0221	3.5	1440	1520
1×1000	2.8	2.6	51	9804	≤0.0176	3.5	1630	1690
3×1.5	0.7	1.5	10	145	≤12.1	3.5	25	30
3×2.5	0.7	1.5	11	185	≤7.41	3.5	30	35
3×4	0.7	1.5	12	250	≤4.61	3.5	40	50
3×6	0.7	1.5	13	320	≤3.08	3.5	50	60
3×10	0.7	1.5	15	450	≤1.83	3.5	65	80
3×16	0.7	1.5	17	640	≤1.15	3.5	85	100
3×25	0.9	2.0	21	940	≤0.727	3.5	115	130
3×35	0.9	2.0	23	1260	≤0.524	3.5	145	155
3×50	1.0	2.0	27	1670	≤0.387	3.5	175	185
3×70	1.1	2.0	30	2280	≤0.268	3.5	220	225
3×95	1.1	2.0	34	3020	≤0.193	3.5	270	270
3×120	1.2	2.5	38	3790	≤0.153	3.5	315	305
3×150	1.4	2.5	42	4750	≤0.124	3.5	360	345
3×185	1.6	2.5	45	5654	≤0.0991	3.5	420	390
3×240	1.7	3.0	51	7243	≤0.0754	3.5	500	455
3×300	1.8	3.0	52	94656	≤0.0601	3.5	570	430
3×400	2.0	3.0	54	12066	≤0.0470	3.5	670	580
4×4	0.7	1.5	13	253	≤4.61	3.5	40	50
4×6	0.7	1.5	14	337	≤3.08	3.5	50	60
4×10	0.7	1.5	16	501	≤1.83	3.5	65	80
4×16	0.7	2.0	19	778	≤1.15	3.5	85	100
4×25	0.7	2.0	22	1160	≤0.727	3.5	115	130
4×35	0.9	2.0	25	1554	≤0.524	3.5	145	155
4×50	1.0	2.0	28	2148	≤0.387	3.5	175	185
4×70	1.1	2.0	32	2928	≤0.268	3.5	220	225
4×95	1.1	2.5	37	3954	≤0.193	3.5	270	270
4×120	1.2	2.5	42	4925	≤0.153	3.5	315	305
4×150	1.4	3.0	46	6238	≤0.124	3.5	360	345
4×185	1.6	3.0	51	7562	≤0.0991	3.5	420	390
4×240	1.7	3.0	57	9836	≤0.0754	3.5	500	455
4×300	1.8	3.0	59	12550	≤0.0601	3.5	570	430
4×400	2.0	3.0	62	15929	≤0.0470	3.5	670	580
3×4+1×2.5	0.7	1.5	13	236	≤4.61	3.5	40	50
3×6+1×4	0.7	1.5	14	316	≤3.08	3.5	50	60
3×10+1×6	0.7	1.5	16	461	≤1.83	3.5	65	80
3×16+1×10	0.7	1.5	18	679	≤1.15	3.5	85	100
3×25+1×16	0.9	2.0	22	1065	≤0.727	3.5	115	130
3×35+1×16	0.9	2.0	24	1360	≤0.524	3.5	145	155
3×50+1×25	1.0	2.0	28	1901	≤0.387	3.5	175	185
3×70+1×35	1.1	2.0	31	2585	≤0.268	3.5	220	225
3×95+1×50	1.1	2.0	36	3518	≤0.193	3.5	270	270
3×150+1×70	1.2	2.5	40	4443	≤0.153	3.5	315	305
3×150+1×70	1.4	2.5	44	5326	≤0.124	3.5	360	345
3×185+1×95	1.6	3.0	48	6682	≤0.0991	3.5	420	390
3×240+1×120	1.7	3.0	53	8501	≤0.0754	3.5	500	455
3×300+1×150	1.8	3.1	57	11155	≤0.0601	3.5	570	430
3×400+1×240	2.0	3.1	60	14470	≤0.0470	3.5	670	580

    以上数据是供参考的，具体的敷设是还有很多因素影响；如用电时间、敷设长度、散热条件、敷设方式影响、环境温度。更多型号技术咨询请来电咨询。

八、其他注意事项：

    1、因电力电缆的绝缘和护层结构不同，品种系列较多，用户单位在选用时，由专业人员依照输配电线路设计中对电压级、载流量、线路敷设方式和所处环境条件等要求，确定某特定的型号、规格的电力电缆。

    2、电力电缆的敷设安装，会直接影响电缆线路的使用性能和寿命，敬请充分关注和把握。

    3、虽然交联聚乙烯电缆的导体最高允许正常工作温度为90℃，短路时为250℃，但这都是交联聚乙烯材料所能承受最高的极限。电缆在实际运行中适当降低些，对延长电缆使用寿命有好处。

    4、安装时，电缆的拉力应在一定的范围内，否则会损坏电缆。电缆的最大安全抗力取决于电缆材料的应力极限。

    5、当电缆用于管道敷设时，应选用能抵挡在电缆安装时不变形的聚氯乙烯重型硬管，且内壁应光滑。同时在安装敷设的电缆护套上涂上石墨、滑石粉和其它适当的润滑剂，以防止安装时电缆的护套损坏。

    6、电缆直埋敷设时，电缆沟至少应有0.6m深度，如属冻土地，电缆沟深度必须在冻土层以下。电缆沟的宽度满足电缆数量及工作需要即可。当电缆沟深度不能满足要求时，或需穿跨铁路、过路车主要通道时，电缆应用金属或混凝土管道保护。

九、订货要求：

    1、电缆按米计售，最低起订量100米，不足100米加损耗，

    2、交货长度：按需方规定米数交货，误差范围在0.5%之内。

    3、付款方式：现款现货，需要订做生产的，须首付订金30%，余款结清发货，电线最长供货周期不超过7天。
