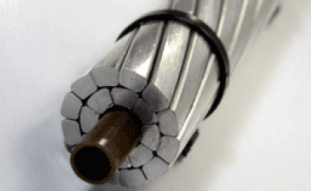

JRLX/T(ACCC)复合导线

JRLX/T(ACCC)复合导线
应用：
JRLX/T导线已经被专门设计用于架空输配电线路。

电力输配电用碳纤维复合芯铝绞线的优点：
●载流量是常规钢芯铝绞线两倍，在不进行改造杆、塔情况下可以重新架设新线.
碳纤维复合芯铝绞线中的铝导线截面积比钢芯铝绞线多29%。
在200℃高温下能有效运行，而常规钢芯铝绞线的使用温度为100℃。
●实际上消除弧垂，不受铝的长期蠕变影响。
●使用常规安装方法、工具和金具，无需特殊工具或特殊培训。
●通过使用较少的杆、塔，降低建造成本。由于强度高，可以加大杆、塔之间的跨度，减少20%以上的杆、塔。
●耐环境恶化性能好。不生锈，不腐蚀，不与铝导线或其它部件产生电解反应，可以循环利用。
●较高的运行效率有助于降低运行成本，可以满足传输标准。
在相同传输容量下，线损减少29%，能减少发电容量，节约能源成本。

执行标准：ASTM或CSA　　　　　ASTM　　　 导线总截面积　　　　0.3819英吋2（246.4mm2）　
铝线截面积　　　　431千圆密尔（218.4mm2） 环形铝面积　　　　　463.4千圆密尔（234.8mm2）
电缆计算外径　　　　0.720英吋（18.29mm）　 填充系数　　　　　　　　93%
复合芯直径　　0.2350英吋（5.97mm）　设计铝面积　　　　　431.0千圆密尔（218.4mm2）
复合芯根数　　　　1　　　　　　　　 实际铝面积　　　　　431.0千圆密尔（218.4mm2）

铝线层数　　　　　　　　2　　　　　　　 铝线根数　　　　　　　16
第一层的单线根数　　　　6　　　　　　　第一层中的铝　　　　　37.30%
第二层的单线根数　　　 10　　　　　　　第二层中的铝　　　　　62.70%　　　　　　　　
复合芯
外层铝导电率（%IACS）　　　　　　　63.0%　　　　　所有导线符合ASTM　B857
芯导电率（%IACS）　　　　　　　　　0%　　　　　　1350－O型铝符合ASTM　B609
运行频率　　　　　　　　　　　　　 60Hz　　　　　远东复合玻璃纤维/碳纤维芯

机械性能：
　　　　　　　　　　 铝1350　　　　　　　　　复合芯　　　　　　　　　　　 　合计
导线重量　　 405磅/千英尺　603kg/km　　35磅/千英尺　52kg/km　　　　 440磅/千英尺　655kg/km
导线面积　　0.3385平方英吋　218.4mm2　0.0434平方英吋　28.0mm2　　 0.3819平方英吋　246.4mm2
导线综合拉断力　16300磅(72458N)

热容　　97.3w.s/ft /℉　　　175.2…../ ℃

电气性能：60Hz
温度　　　　　交流电阻　　　　　　　　　　　　　　　　　　　结构
20℃　　0.2069欧姆/英里(0.1286Ω/km)　　　JLX/T是复合芯梯形铝线同心层绞
25℃　　0.2112欧姆/英里(0.1313Ω/km)　　 导线。JLX/T在设计上与常规钢芯铝
50℃　　0.2325欧姆/英里(0.1445Ω/km)　　　绞线保持相同的外径。与较小外径的复
75℃　　0.2539欧姆/英里(0.1578Ω/km)　　　合芯相匹配，紧密的梯形铝线形成了TW
100℃　 0.2752欧姆/英里(0.1710Ω/km)　　　导线比常规钢芯铝绞线的铝截面超过约
125℃　 0.2966欧姆/英里(0.1843Ω/km)　　 29%
150℃　 0.3180欧姆/英里(0.1976Ω/km)　　　专利的高强度复合芯形成导线的中心，
175℃　 0.3394欧姆/英里(0.2109Ω/km)　 其上绞合2，3或4层1350－O型全
200℃　 0.3608欧姆/英里(0.2242Ω/km)　　　退火铝线（ASTM　B609）。高强度复
合芯不生锈，不腐蚀，不与铝导线或其它物
产生电解反应。
GMR（几何平均半径）
1英尺（0.3048米）时的感抗　　　　　　　　60Hz时0.4531欧姆/英里(0.2816Ω/km)
1英尺（0.3048米）时的容抗　　　　　　　　0.1040兆欧/英里(0.0646MΩ/km)
铝线绞合系数＝1.0215

载流量表
导线　代号：LINNET　　　　　　　　 等效铝单线直径：0.1641英吋(4.17mm)　
规格：431千圆密尔（218.4mm2）　复合芯单线直径：0.2350英吋(5.97mm)
绞合结构：16/1　　　　　　　　外径：0.720英吋(18.29mm)
辐照系数：0.50　　　　　　　　 铝导电率：63.0%IACS
复合芯导电率：0%IACS
运行条件：环境温度：25℃，侧风速：2.00英尺/秒 (0.61米/秒)
