一、常用电缆介绍
（一）、 SDH常用同轴电缆的介绍
目前SDH光网络中常用同轴电缆有：SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-75-1-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。
如图中“S”表示同轴射频电缆,“Y”表示绝缘介质为聚乙烯,“V”表示保护套材料为聚氯乙稀,“75”表示特性阻抗为75欧姆。“-2-1”代表线的直径大小型号。这是比较常见的一种电缆。
（二）、电缆概念和结构
1、传输线：凡是可以传送光网络电磁能量的导线都称为传输线。
2、同轴电缆：是传输线的一种，所谓同轴是指传输线的内导体的轴线与外导体的轴线相同。

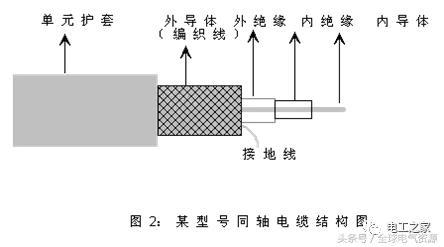

3、组成：同轴电缆是由内、外导体组成，两个导体同轴布置，传输信号完全限制在外导体内，外导体接地作为屏蔽层传输线，从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带宽。常被用于频率较高的信号的传输。
（三）、 常用的电缆图事物图
分类代号－绝缘介质材料代号－护套材料代号－派生特性－特征阻抗－绝缘介质芯现外径整数值－屏蔽层。
分类代号：S－同轴射频，SE－射频对称电缆，ST－特种射频电缆。
绝缘介质材料：Y－聚乙烯、F－聚四氟乙烯（F46）、X－橡皮、W－稳定聚乙烯、D－聚乙烯空气、U－氟塑料空气
护套材料代号：V－聚氯乙稀、Y－聚乙烯、W－物理发泡、D－锡铜、F－氟塑料；
派生特性：Z－综合/组合电缆（多芯）、P－多芯再加一层屏蔽铠装；
特性阻抗：50欧姆、75欧姆、120欧姆。
绝缘介质芯线外径整数值：以毫米为单位1、2、3、4、5... ...
屏蔽层：一般屏蔽层有一层、两层、三层及四层。
二、常用接头介绍

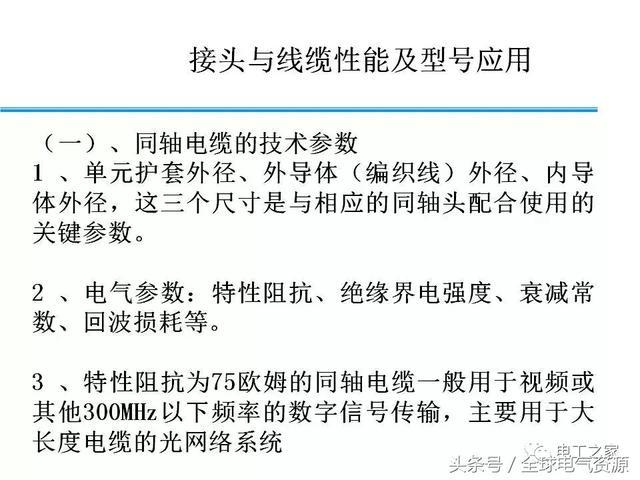

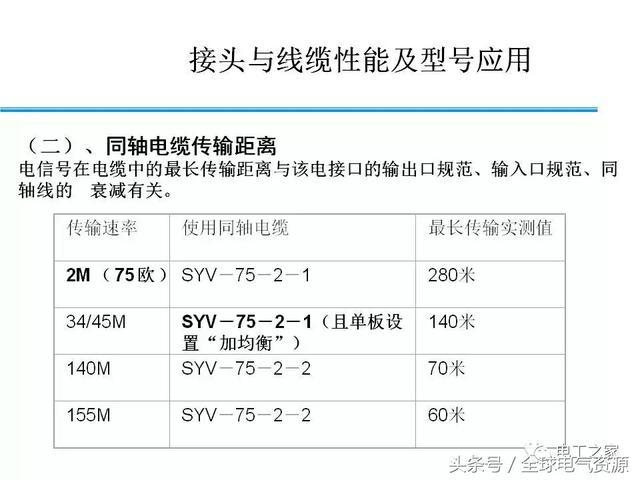

三、接头与线缆性能及型号应用

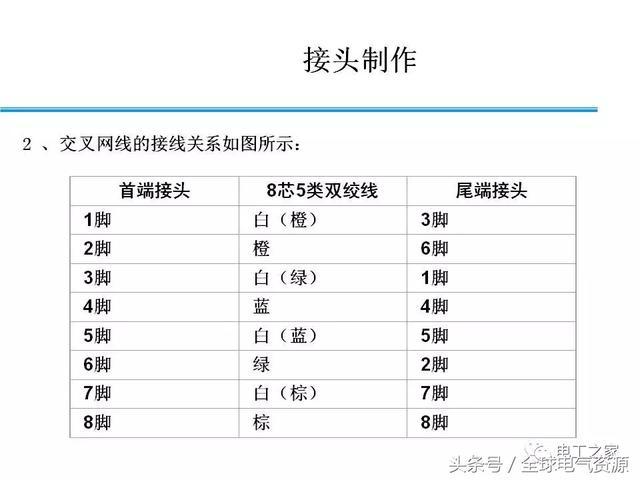

四、接头制作

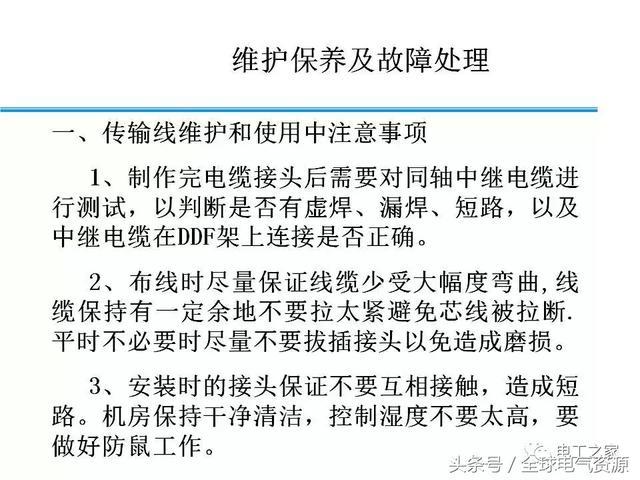

文章标签：同轴电缆制作
