柔性组合式滑线安装示意图

柔性组合式滑线安装示意图 【简介】柔性组合式滑线 一、概述 JDHR型滑线为单极制作,多极组装。适宜于密集型安装,如电动单轨小车自动生产线,游乐线等。其具有以下主要特征: 1.密集组合 极间距小,任意组合。目前 ...

当前栏目:电缆知识 浏览量: 时间:2015-09-06 14:42:21

柔性组合式滑线
一、概述
    JDHR型滑线为单极制作,多极组装。适宜于密集型安装,如电动单轨小车自动生产线,游乐线等。其具有以下主要特征:
    1.密集组合
    极间距小,任意组合。目前已应用最大组台数为36根。
    2.敷设方便
    整体组装,敷设灵活,可悬挂安装、附着墙壁安装,水平安装、垂直安装或按需随意安装。
    3.弯曲灵活
    弯曲半径可达R500mm,并可随轨道任意弯曲,无须特意制成弧形。
二、主要基本参数
项目 基本参数
安装地点 室内
环境温度 -25℃~+55℃
防护等级 IP23
防触电等级 0级
最大工作电压 交流660V或直流1000V
运行速度 V≤200m/min
污染等级 4级(一般导电粉尘和凝露状态)
相对湿度 <95%
执行标准安 JB6391-1992

三、技术参数及选用
    根据承载电流大小和安装空间等确定所需滑线型号及安装根数,若需校核滑线的电压降请参阅预备知识。
    1.滑线本体(标准长度5mm)
型号 JDHR-10/16 JDHR-10/50 JDHR-16/80 JDHR2-10/50 JDHR2-16/80
截面积*承载电流 mm2*A 10*16 10*50 16*80 10*50 16*80
导体材质 不锈钢
电阻 Ω/km 11.0000 1.8576 1.1610 1.8576 1.1610

阻抗 Ω/km

11.0006 1.8614 1.1607 1.8601 1.1650
尺寸
mm
A 12 12 12 12 12
B 18 18 18 14 14
C 6 6 6 6 6
质量 kg/m 0.20 0.21 0.26 0.19 0.24
标准轨距 mm 20 20 20 14 14

型号 JDHR-25/120 JDHR2-25/120
截面积*承载电流 mm2*A 25*120 25*120
导体材质
电阻 Ω/km 0.7430 0.7430

阻抗 Ω/km

0.7524 0.7493
尺寸
mm
A 12 12
B 18 14
C 6 6
质量 kg/m 0.34 0.32
标准轨距 mm 20 14

    2.滑线组装器
    滑线组装器式滑线单极组装及安装悬挂的部件。JDHR型滑线用组装器有组装夹各安装板两部分组成,JDHR2型用组装器只有组装夹,无安装板。

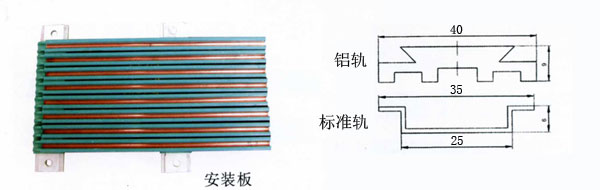

    (1)安装板
    与安装基础相连的部分。按安装型式分为铝轨和标准轨两种。
型号 材质 质量 kg/m
JRZB-L 0.52
JRZB-S 0.24

    (2)组装夹
    将滑线一根根组装起来的部件。
    a.轨距为20mm的组装夹每件可组成两根滑线,并可根据需要做成单根数组装。
JDHR
铝轨用组装夹
标准轨用组装夹
型号 材质 质量 kg
JRZJL-20 ABS 0.012
JRZJS-20 ABS 0.010
    b.轨距为14的组装夹每件可组装8根滑线,并可根据需要做成双根数组装。
JDHR2





型号 材质 质量 kg
JRZJ-14 ABS 0.045

    (3)连接器(在连接处供电时作供电器)
    用于滑线间的连接,并起绝缘防护作用,其护罩可作中间供电器的护罩。
JDHR
型号 材质 质量 kg
JRLJ-20 ABS 0.008
JDHR2
型号 材质 质量 kg
JRLJ-14 ABS 0.007

    (4)供电器
    向滑线本体进行供电的装置。其护罩与连接器护罩外形尺寸相同。
型号 材质 质量 kg/m 适用范围
JRGD-14 ABS 0.010 DHR2
JRGD-20 ABS 0.011 DHR

    (5)断电段
    线路上需要进行2次供电或分区供电时,起隔离绝缘作用的功能段。
1)RDD-20基本结构为单极可任意组装。

JDHR
型号 材质 质量 kg
JRDD-20 ABS 0.016
2)RDD-14用于DHR型滑线,基本结构安装8根线,可根据需要组装成任意极数。
JDHR2
型号 材质 质量 kg
JRDD-14 ABS 0.11

    (6)喇叭段
    引导集电器由外部进入滑线的功能段。主要用于道岔和热膨胀补偿段部位,并可作为滑线端帽使用。
    JRDX-20基本结构为2极组装,可根据需要任意极数组装(包含单数极)
    JRDX-14基本结构为8极组装,可根据需要任意极数组装(包含小于8极)
JDHR
型号 材质 质量 kg/m
JRDXL-20 ABS 0.020
JRDXS-20 ABS 0.018
JDHR2
型号 材质 质量 kg/m
JRDX-14 ABS 0.068

    喇叭段的应用:
    1)解决热膨胀问题。
    2)道岔处喇叭段的安装示意图。
JDHR
JDHR2

    3)道岔的应用

    喇叭段安装的几点提示:
    1)若道岔中喇叭段与道岔平移方向成一定角度时,应将其中一个喇叭段切割成与道岔平移方向一致的角度;
    2)喇叭段必须与道岔固定在一起;
    3)喇叭段相连的滑线上应设置供电点(特殊注明除外);
    4)两相连的喇叭段(同一组)之间,上下、左右的安装误差不超过±3mm;
    5)两喇叭段之间的距离(预留间隙)不超过6mm;
    6)喇叭段最近一个固定点不得超过36m。
    7)热胀冷缩问题的解决
    这种滑线没有专门的补偿功能段,当需要考虑热胀冷缩问题时,主要采用分散补偿法来解决。
    1)考虑热胀冷缩的条件;
    a.温差较大时;
    b.全线超过100m;
    c.圆弧殷数量较多时。
    2)温度补偿的预留间隙的确定。
    表示两根标准长度的滑线本体间的预留间隙值。

四、集电器
    继电器主要有JDS和JDR型两种,无论哪种集电器都必须满足各自的安装条件。JDS型参阅DHB型滑线部分。
    这里仅介绍JDR型集电器。
    1.集电器介绍
型号 主体材质 质量 kg 说明
JDR-15 C412 0.4 用于轨距为14mm的滑线

型号 尺寸 mm 主体材质 质量 kg/m 说明
A L
JDR-25 75 70 C412 0.75 用于轨距为20mm的滑线
JDR-30 125 108 C412 0.92

    2.集电器的选用
    1)集电器的极数可以任意组合,并可作成双挑式(即双集电器);
    2)根据移动设备的用电功率确定集电器的数量;
    3)若作为控制信号使用,建议采用双挑式以保证传输的准确性。

五、安装提示
    1.滑线典型安装示意图
    1)滑线与移动设备的水平和垂直方向的平型误差不得大于1.5/1000;
    2)各接头不得出现松动现象;
    3)集电器的安装必须保证各碳刷接触压力符合规范;
    4)通电空载试运行30min后,加负载运行至少10min,检查各部情况。
    2.几种常见场合的滑线安装举例
自动生产线的铝轨安装 电动葫芦安装 地沟式安装
