自限温电伴热带的特点是在低温时输出功率最大(一般产品的标称功率为几十到上百瓦)，而当稳态(在维持温度点)时，其功率输出接近于零。根据这个特点选择了型号为WBP412的有功功率传感器．选此传感器的依据是：可以测到从大到小变化的有功功率值(在工作电压为220V时，最小可测到1 W)，

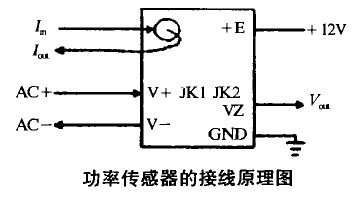

且其准确度为0．5级；它的体积小，便于整个测试系统的封装；其输出量为电压值(0～5 V)，可以与采集卡的输入范围相匹配．其接线方式如图3所示。为了校验功率传感器的准确度，本文进行了模拟实
验，以110V为工作电压，用0-2级准确度的功率表对此传感器进行了误差校验，实验结果表明，功率传
感器的相对误差低于1％ 。
