YCW,YZW,YQW通用橡套软电缆
产品说明:
用途：
本产品适用于交流额定电压450/750V及以下家用电器，电动工具和各种移动电器设备。
生产执行标准：JB8735.2-2011

使用特性：
●额定电压300/500V（YZ型），450/750V（YC型）
●线芯长期允许工作温度应不超过 65℃；
●“W”型电缆具有耐气候和一定耐油性能，适宜于在户外或接触油污的场合使用；

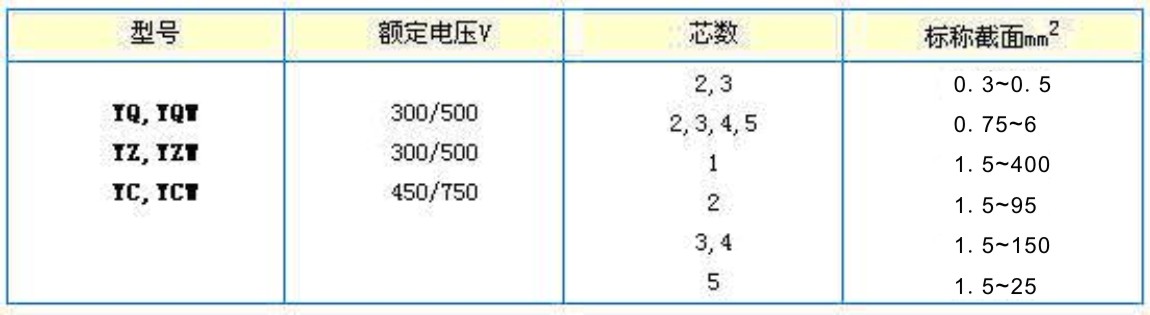

型号、名称及主要用途：

规格范围：

规格尺寸及技术参数：

标称截面（mm）	20℃时导体电阻≤（km）	电缆外径参考
标称截面（mm）	20℃时导体电阻≤（km）	2芯	3芯
0.3	69.2	6.6	7.0
0.5	39.0	7.2	7.6

标称截面（mm2）	20℃时导体电阻≤（Ω/km）	电缆外径参考（mm）
标称截面（mm2）	20℃时导体电阻≤（Ω/km）	2芯	3芯	4芯	5芯	（3+1芯）
1.5	13.3	-	-	-	-	11.2
2.5	7.89	-	-	-	-	13.3
4	4.95	13.7	14.5	16.2	18.0	15.7
6	3.30	15.1	16.1	17.9	20.0	17.5

标称截面（mm2）	20℃时导体电阻≤（Ω/km）	电缆外径参考（mm）
标称截面（mm2）	20℃时导体电阻≤（Ω/km）	1芯	2芯	3芯	4芯	5芯	3+1芯
1.5	13.3	7.1	11.0	11.9	13.1	14.4	-
2.5	7.98	8.0	13.1	14.0	15.5	17.0	15.2
4	4.95	9.0	15.1	16.2	18.0	19.9	17.5
6	3.30	9.8	16.8	18.0	20.0	22.2	19.4
10	1.91	11.9	22.6	24.2	26.5	29.1	24.6
16	1.21	13.4	25.7	27.6	30.1	33.3	28.3
25	0.780	15.8	30.7	33.0	36.6	40.4	34.4
35	0.554	17.9	34.6	37.1	41.1	-	37.3
50	0.386	20.6	40.1	42.9	47.5	-	44.7
70	0.272	23.3	45.1	48.3	54.0	-	49.8
95	0.206	26.0	51.0	54.0	61.0	-	55.0
120	0.161	28.5	-	60.0	66.0	-	59.0
150	0.129	31.4	-	66.0	73.0	-	64.5
185	0.106	34.5	-	-	-
240	0.0801	38.3	-	-	-

交货要求：
成圈100m，成盘应大于100m；短段电缆不小于10m，短段电缆的交货数量应不超过交货总长度的10%，且每个包装件应不超过五段；
根据双方协议允许任何长度的电缆交货，长度误差为±0.5%
用户对产品有阻燃特性要求，在合同中需另补充协议。
