铁路用信号电缆适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强电干扰的地区敷设.
【详细说明】
铁路用信号电缆
铁路用信号电缆适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强电干扰的地区敷设.
1 铁路用信号电缆使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 铁路用信号电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3.
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 铁路用信号电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3.
2 铁路用信号电缆型号、名称及规格
|
型号
|
名称
|
|
PTYV
|
聚乙烯绝缘聚氯乙烯护套铁路信号电缆
|
|
PTYY
|
聚乙烯绝缘聚乙烯护套铁路信号电缆
|
|
PTY22
|
聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆
|
|
PTY23
|
聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆
|
|
PTYA22
|
聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆
|
|
PTYA23
|
聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆
|
|
PTYL22
|
聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆
|
|
PTYL23
|
聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆
|
|
敷设范围
|
规格（芯）
|
|
|
敷设在土壤、槽、管中，能承受一般的机械外力。
|
4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
|
|
|
|
||
|
敷设在土壤、槽、管中，能承受较大的机械外力
|
|
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|

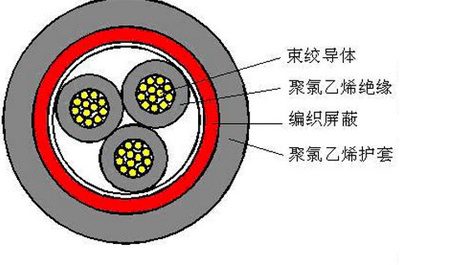

3、产品截面结构示意图
