QYYEQNY钢带铠装圆形潜油泵电力电缆

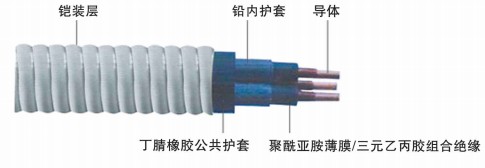

产品型号：聚酰亚胺-F46复合薄膜/三元乙丙橡胶组合绝缘、铅内护套、纤维带绕包、丁腈橡胶公共护套、镀锌（不锈钢、蒙乃尔）钢带铠装圆形潜油泵电力电缆。
生产范围：电压：3KV 4KV 5KV 6KV 温度： 导体长期工作温度150℃（302℉）
执行标准：GB/T16750-2008， APIRP 11S6-2008
应用范围：本产品适用于额定电压小于3KV或小于6KV的潜油电泵机组配套供电。
交货要求：可以最短1000米交货或成盘交货，成卷交货使用全钢瓦楞盘包装。
储运须知：电缆不允许磕碰、打扭，电缆两端须防潮。


芯数	标称截面   mm2	导体根数/单数 标称直径 mm	导体直流电阻20℃是不大 于≤Ω/km	绝缘标称厚度mm		护套标称厚度   mm		外形尺寸及重量（扁电缆）
								3kV		6kV
			Tinned	3kV	6kV	3kV	6kV	mm×mm	kg/km	mm×mm	kg/km
3	16	1/4.62	1.15	0.8	1.0	1.0	2.0	32	2310	34	2491
3	20	1/5.19	0.84	0.8	1.0	1.0	2.0	34	2678	36	3002
3	33.5	1/6.54	0.54	0.8	1.0	1.0	2.0	36	3055	38	3310
3	42.5	1/7.35	0.43	0.8	1.0	1.0	2.0	38	3560	40	3766

标称截面		导体标称直径mm	1.9mm 绝缘电阻MΩ·km	1.9mm 泄漏电流 μA/km/kV 15.6℃	2.3mm 绝缘电阻MΩ·km	2.3mm 泄漏电流μA/km/kV	直流耐压5分钟
mm2	AWG						3kV	6kV
16	5	4.62	5112	0.240	5978	0.200	27kV	35kV
20	4	5.19	4660	0.270	5431	0.230	27kV	35kV
33.5	2	6.54	3905	0.344	4516	0.284	27kV	35kV
42.5	1	7.35	2585	0.387	4129	0.319	27kV	35kV
