产品型号：YGZF,YGZPF

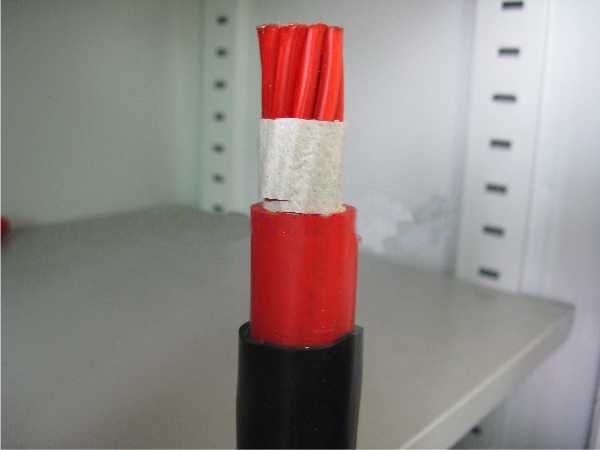

产品名称：YGZF,YGZPF系列铁氟龙绝缘硅橡胶护套高温电缆线
产品名称：YGZF,YGZPF系列铁氟龙绝缘硅橡胶护套高温电缆线
产品特性：
1、额定电压：300/500V
2、工作温度：-60～+200℃
3、导 体：绞合镀锡铜线
4、绝 缘：FEP 铁氟龙
5、护 套：硅橡胶
6、颜 色：红/黄/兰/白/黑/黄绿/棕/绿等
特点/用途：
在长期潮湿环境中使用，电性能及防水、防霉性能优越。弯曲性能优良，最小弯曲半径为电缆外径16倍，可移动使用。
使用于交流额定电压450/750V及以下各种移动式电机、钢铁、航空、电厂、石化等高温环境中使用。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
|
芯数×截面
（mm2） |
导体结构
根数/线径（mm） |
绝缘厚度
（mm） |
绝缘外径
（mm） |
护套厚度
（mm） |
平均外径
（mm） |
20 ℃时导体直流电阻
（Ω/km） |
|
1×0.4
|
48/0.10
|
0.50
|
1.80
|
0.80
|
4.0
|
53.1
|
|
1×0.75
|
19/0.23
|
0.60
|
2.35
|
0.65
|
4.10
|
24.6
|
|
1×1.5
|
19/0.32
|
0.60
|
2.80
|
1.20
|
5.80
|
12.7
|
|
3×0.08
|
7/0.12
|
0.20
|
0.76
|
0.70
|
3.40
|
245
|
|
4×0.08
|
7/0.12
|
0.20
|
0.76
|
0.80
|
4.0
|
245
|
|
5×0.08
|
7/0.12
|
0.20
|
0.76
|
0.80
|
4.20
|
245
|
|
6×0.08
|
7/0.12
|
0.20
|
0.76
|
1.10
|
5.20
|
245
|
|
2×0.12
|
7/0.15
|
0.25
|
0.95
|
0.70
|
3.90
|
163
|
|
3×0.12
|
7/0.15
|
0.25
|
0.95
|
0.70
|
4.0
|
163
|
|
4×0.15
|
7/0.15
|
0.25
|
0.95
|
1.0
|
4.80
|
163
|
|
5×0.12
|
7/0.15
|
0.25
|
0.95
|
0.90
|
4.90
|
163
|
|
6×0.12
|
7/0.15
|
0.25
|
0.95
|
1.0
|
5.40
|
163
|
|
7×0.12
|
7/0.15
|
0.25
|
0.95
|
1.0
|
5.50
|
163
|
|
2×0.2
|
7/0.20
|
0.25
|
1.10
|
0.80
|
4.30
|
90.4
|
|
3×0.2
|
7/0.20
|
0.25
|
1.10
|
0.80
|
4.50
|
90.4
|
|
4×0.2
|
7/0.20
|
0.25
|
1.10
|
1.0
|
5.20
|
90.4
|
|
5×0.2
|
7/0.20
|
0.25
|
1.10
|
1.0
|
5.50
|
90.4
|
|
6×0.2
|
7/0.20
|
0.25
|
1.10
|
1.2
|
6.20
|
90.4
|
|
7×0.2
|
7/0.20
|
0.25
|
1.10
|
1.2
|
6.20
|
90.4
|
|
8×0.2
|
7/0.20
|
0.25
|
1.10
|
1.2
|
6.50
|
90.4
|
|
10×0.2
|
7/0.20
|
0.25
|
1.10
|
1.40
|
7.60
|
90.4
|
|
16×0.2
|
7/0.20
|
0.25
|
1.10
|
1.50
|
8.60
|
90.4
|
|
19×0.2
|
7/0.20
|
0.25
|
1.10
|
1.50
|
9.0
|
90.4
|
|
2×0.35
|
19/0.16
|
0.25
|
1.30
|
1.0
|
5.0
|
53.1
|
|
3*0.35
|
19/0.16
|
0.25
|
1.30
|
1.0
|
5.40
|
53.1
|
|
4×0.35
|
19/0.16
|
0.25
|
1.30
|
1.20
|
6.20
|
53.1
|
|
5×0.35
|
19/0.16
|
0.25
|
1.30
|
1.20
|
6.50
|
53.1
|
|
6×0.35
|
19/0.16
|
0.25
|
1.30
|
1.20
|
7.0
|
53.1
|
|
7×0.35
|
19/0.16
|
0.25
|
1.30
|
1.20
|
7.0
|
53.1
|
|
8×0.35
|
19/0.16
|
0.25
|
1.30
|
1.40
|
7.80
|
53.1
|
|
2×0.5
|
19/0.18
|
0.25
|
1.40
|
1.0
|
5.20
|
40.1
|
|
3×0.5
|
19/0.18
|
0.25
|
1.40
|
1.0
|
5.50
|
40.1
|
|
4×0.5
|
19/0.18
|
0.25
|
1.40
|
1.10
|
6.10
|
40.1
|
|
5×0.5
|
19/0.18
|
0.25
|
1.40
|
1.20
|
6.80
|
40.1
|
|
6×0.5
|
19/0.18
|
0.25
|
1.40
|
1.30
|
7.20
|
40.1
|
|
7×0.5
|
19/0.18
|
0.25
|
1.40
|
1.30
|
7.40
|
40.1
|
|
2×0.75
|
19/0.23
|
0.25
|
1.70
|
1.20
|
6.30
|
24.6
|
|
3×0.75
|
19/0.23
|
0.25
|
1.70
|
1.40
|
7.0
|
24.6
|
|
4×0.75
|
19/0.23
|
0.25
|
1.70
|
1.60
|
8.0
|
24.6
|
|
5×0.75
|
19/0.23
|
0.25
|
1.70
|
1.50
|
8.20
|
24.6
|
|
6×0.75
|
19/0.23
|
0.25
|
1.70
|
1.50
|
8.60
|
24.6
|
|
7×0.75
|
19/0.23
|
0.25
|
1.70
|
1.60
|
8.80
|
24.6
|
|
2×1
|
19/0.26
|
0.25
|
1.80
|
1.20
|
6.60
|
20.4
|
|
3×1
|
19/0.26
|
0.25
|
1.80
|
1.40
|
7.30
|
20.4
|
|
4×1
|
19/0.26
|
0.25
|
1.80
|
1.40
|
7.80
|
20.4
|
|
7×1
|
19/0.26
|
0.25
|
1.80
|
1.60
|
8.60
|
20.4
|
|
2×1.5
|
19/0.32
|
0.30
|
2.25
|
1.30
|
7.70
|
12.7
|
|
3×1.5
|
19/0.32
|
0.30
|
2.25
|
1.40
|
8.20
|
12.7
|
|
4×1.5
|
19/0.32
|
0.30
|
2.25
|
1.40
|
8.50
|
12.7
|
|
7×1.5
|
19/0.32
|
0.30
|
2.25
|
1.60
|
10.50
|
12.7
|
|
2×2.5
|
19/0.41
|
0.40
|
2.80
|
1.50
|
9.20
|
7.43
|
|
3×2.5
|
19/0.41
|
0.40
|
2.80
|
1.50
|
9.60
|
7.43
|
|
4×2.5
|
19/0.41
|
0.40
|
2.80
|
1.60
|
10.60
|
7.43
|
|
7×2.5
|
19/0.41
|
0.40
|
2.80
|
1.80
|
12.6
|
7.43
|
