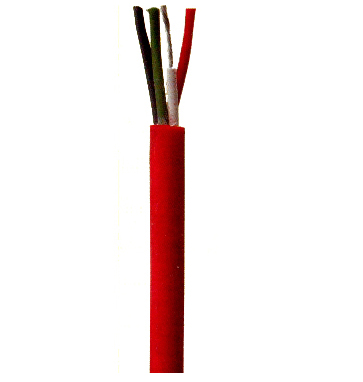

F46,ZR-F46氟塑料绝缘耐高温电力电缆

简要说明:氟塑料绝缘耐高温电力电缆
详细介绍:
一：产品特点及用途 本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二：产品执行标准
Q/HHTZH001.2
阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
2．最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3． 最低环境温度：氟塑料绝缘和护套
 固定敷设-40℃，非固定敷设-15℃
4． 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5．电缆允许弯曲半径：单芯电缆最小为电缆外径的15倍
多芯电缆最小为电缆外径的10倍
四：基本型号及名称
表1
型号
产品名称
正常使用温度℃
FF46
氟塑料绝缘和护套电力电缆
-60-200
FF46-22
氟塑料绝缘和护套钢带铠装电力电缆
-60-200
FF46P
氟塑料绝缘和护套铜编织屏蔽电力电缆
-60-200
ZR-F46(FV)
氟塑料绝缘阻燃聚氯乙烯护套电力电缆
-40-105
ZR-F46-22(FV22)
氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
-40-105
ZR192-FF46
PFA绝缘和护套电力电缆(进口原料)
-60-260
ZR192-FF46P
PFA绝缘和护套铜编织屏蔽电力电缆(进口原料)
-60-260
ZR192-FF46-22
PFA绝缘和护套钢带铠装电力电缆(进口原料)
-60-260
YGC-F46(FG)
氟塑料绝缘硅橡胶护套电力电缆
-60-180
YGC-F46-22(FG22)
氟塑料绝缘钢带铠装硅橡胶护套电力电缆
-60-180
YVF-F46
氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆
-60-105
YVF-F46-22
氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆
-60-105
备注：软结构电缆在原型号中加R，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
代号
代号含义
系列代号
略
F(F46)
聚全氟乙丙烯(F46)
YVF
丁腈胶
G
硅橡胶
192
进口PFA绝缘和护套
ZR(V)
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种)
22
钢带铠装
32
细钢丝铠装
P
铜编织屏蔽
R
多股绞合导体
六：主要技术指标
1．成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
2．20℃时绝缘电阻不小于500MΩ/KM，180℃时绝缘电阻不小于10MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
线芯*标称截面(mm2)
导体结构
(根数/直径)
mm
电缆最大外径(mm)
计算重量(kg/km)
FF46
ZR192-FF46
ZR-F46
YGC-F46R
FF46
ZR192-FF46
ZR-F46
YGC-F46
ZR-F46-22
YGC-F46-22
我公司生产五芯等截面电缆不在此表中。
注：铠装电缆外径参照附录D表1进行计算。
