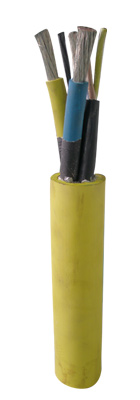

煤矿用移动金属屏蔽监视型软电缆

煤矿用移动金属屏蔽监视型软电缆
执行标准：GB12972.6-91 MT818.6-1999
产品应用：本产品适用于煤矿井下移动变压器及类似设备用铜芯橡皮绝缘金属屏蔽监视型软电缆

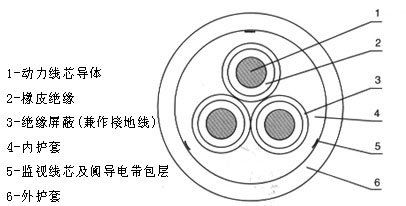

移动金属屏蔽监视型软电缆特性
1、额定电压U0/U分别为3.6/6kv和6/10kv。
2、电缆导体的长期允许工作温度为90℃。
3、电缆的最小弯曲半径为电缆直径的6倍。
4、电缆的地线芯必须良好接地。

电缆型号

型号	名称	用途
UYPTJ MYPTJ-0.36/6	煤矿用移动金属屏蔽监视型橡套软电缆	额定电压为3.6/6kv各种井下移动采煤机设备的电源连接
UYPTJE MYPTJE-0.36/6	煤矿用移动金属屏蔽监视型弹性体橡套软电缆
MYPTJ-6/10	煤矿用移动金属屏蔽监视型橡套软电缆	额定电压为6/10kv各种井下移动采煤机设备的电源连接



电缆规格

芯数×标称截面mm2			标称厚度mm			电缆外径mm
动力线芯	地线芯	监视线芯	动力线芯绝缘	内护套1）	外护套	UYPTJ MYPTJ-0.36/6 UYPTJE MYPTJE-0.36/6
3×25	3×16/3	3×2.5	4.0	2.5	5.5	57.5-63.0
3×35	3×16/3	3×2.5	4.0	2.5	5.5	62.5-68.6
3×50	3×25/3	3×2.5	4.0	2.5	5.5	64.9-71.4
1）内护套计算厚度不作考核。

芯数×标称截面mm2			标称厚度mm			电缆外径mm
动力线芯	地线芯	监视线芯	动力线芯绝缘	内护套1）	外护套	UYPTJ MYPTJ-6/10 UYPTJE MYPTJE-6/10
3×25	3×16/3	3×2.5	5.0	2.5	5.5	69.6-78.7
3×35	3×16/3	3×2.5	5.0	2.5	5.5	73.4-83.2
3×50	3×25/3	3×2.5	5.0	2.5	5.5	75.8-84.5
3×70	3×35/3	3×2.5	5.0	2.5	5.5	80.3-89.1
3×95	3×50/3	3×2.5	5.0	2.5	5.5	85.1-93.8
3×120	3×50/3	3×2.5	5.0	2.5	5.5	87.3-96.0
