MYPTJ/MYPTJE-3.6/6KV矿用金属屏蔽监视型软电缆

【简介】煤矿用移动类阻燃型金属屏蔽监视型软电缆用途：本品按MT/818.6-1999标准要求制造供货，适用于额定电压3.6/6kV煤矿井下移动变压器及类似设备，做电源连接电缆。使用条件： 1）电缆导 ...

当前栏目：矿用通信电缆浏览量：次时间：2014-07-09 17:30:19

煤矿用移动类阻燃型金属屏蔽监视型软电缆

用途：本品按MT/818.6-1999标准要求制造供货，适用于额定电压3.6/6kV煤矿井下移动变压器及类似设备，做电源连接电缆。
使用条件：
1）电缆导体的长期允许工作温度为90°C。
2）电缆的最小弯曲半径为电缆直径的6倍。
3）电缆的地线芯必须良好接地。

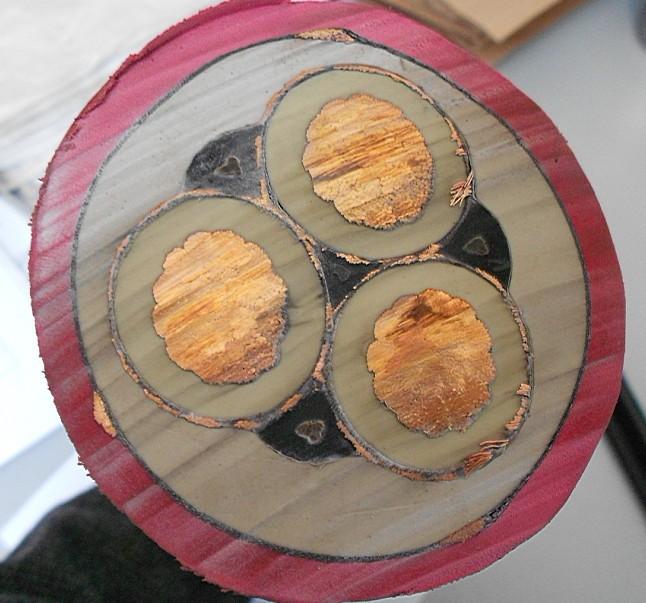

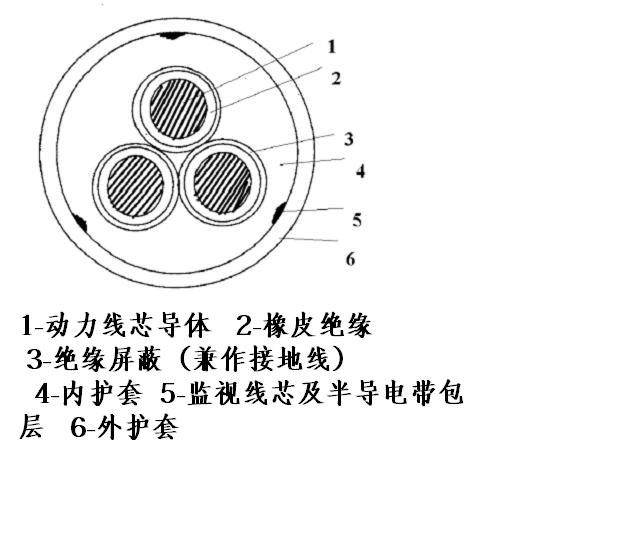

电缆型号、名称及结构形式
1）矿用阻燃电缆型号、名称：
MYPTJ-3.6/6—煤矿用移动金属屏蔽监视型橡套软电缆
MYPTJE-3.6/6—煤矿用金属屏蔽监视型弹性体软电缆
规格、结构：应符合表一的规定。

表一

芯数×导体标称截面/mm2			标称厚度/mm			电缆外径
动力线芯	地线芯	监视线芯	动力线芯绝缘	内护套	外护套	MYPTJMYPTJE-3.6/6
3×25 + 3×16/3 + 3×2.5 3×35 + 3×16/3 + 3×2.5 3×50 + 3×25/3 + 3×2.5			4.0 4.0 4.0	2.5 2.5 2.5	5.5 5.5 5.5	57.5～63.0 62.5～68.6 64.9～71.4

表二

动力线芯导体标称截面	动力线芯20°C时绝缘电阻/（MW•km）	监视线芯20 °C时绝缘电阻/（MW•km）
25 35 50	≥650 ≥550 ≥500	≥5 ≥5 ≥5

技术要求：

1）动力线芯20°C时，绝缘电阻，应符合表二规定。

2）绝缘线芯应经受绝缘吸水试验，要求1～14d电容增率≤6%，7～14d电容增率≤2.5%.

3）屏蔽：导体屏蔽采用半导体挤包或半导体带包+挤包的结构型式

4）成品电缆耐冲击电压试验：将电缆试样加热至95°C、施加60kV冲击电压，正负极性个10次后，做工频率11kV、15min的耐压试验。整个过程应无击穿现象。

5）成品电缆应经受4h、试验电压为3U0的工频电压试验。试验过程中应不发生击穿现象。

6）其他电气机械物理性质及阻燃性能要求，按MT/T818.1、6标准的有关规定。

7）试验方法：按GB/T 3048、GB/T 2951及MT/T 818.1和MT386标准的规定进行。
