KYJV,KYJVP,KYJVP2交联聚乙烯绝缘控制电缆

交联聚乙烯绝缘控制电缆
 本产品适用于交流额定电压450/750V及以下控制，监控回路及保护线路等场合使用。
一、生产执行标准   GB/T9330-2008
二、使用特性
1、电缆导体的长期允许工作温度为90℃。
2、电缆的敷设温度应不低于0℃，推荐的允许弯曲半径：
无铠装层的电缆，应不小于电缆外径的8倍。
有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
三、产品型号中各字母代表意义
1、系列代号………………………………………K
２、材料代号
铜导体……………………………………………省略
交联聚乙烯或交联聚烯烃绝缘…………………YJ
聚氯乙烯护套……………………………………V
聚乙烯或聚烯烃护套…………………………  Y
3.结构特征代号
编织屏蔽…………………………………………P
铜带屏蔽…………………………………………P2
软结构……………………………………………R
铝/塑复合薄膜屏蔽…………………………… P3
双钢带铠装………………………………………2
钢丝铠装…………………………………………3
三、电缆型号

型号	产品名称
KYJV	铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJVP	铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆
KYJVP2	铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
KYJVP3	铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽控制电缆
KYJV22	铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆
KYJVP2-22	铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
KYJV32	铜芯交联聚乙烯绝缘聚氯乙烯护套钢丝铠装控制电缆

注：①用户需要阻燃型产品，订货时应在原型号前加”ZA-、ZB-、ZC-”, 如：ZA-KYJV型等。
     ②根据用户需要，还可提供生产未列出的型号的产品，如： KYJVP2-23、KYJY33等。
四、产品结构示意图

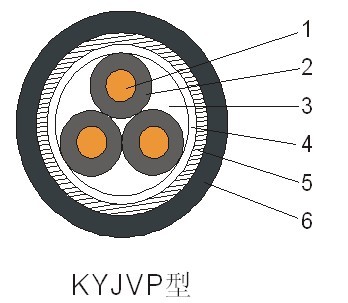

1、导体  2、交联聚乙烯绝缘  3、填充  4、聚酯带  5、铜丝编织屏蔽
6、聚氯乙烯护套

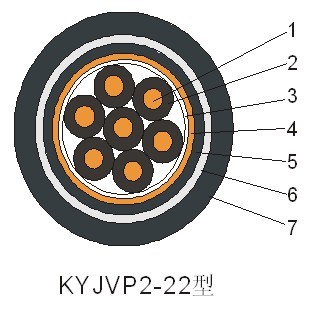

1、导体  2、交联聚乙烯绝缘  3、聚酯带  4、铝带或铜带绕包屏蔽
5、内衬层  铠装层  7、聚氯乙烯护套
五、技术参数
1、成品电缆导体20℃时直流电阻：

项目	单位	技术指标
20℃时导体直流电阻	Ω/km	截面mm2	0.75	1.0	1.5	2.5	4	6	10
		A、B类	24.5	18.1	12.2	7.41	4.61	3.08	1.83
		R类	26.0	19.5	13.3	7.98	/	/	/

2、成品电缆应经受3.0kV/5min工频交流电压试验，绝缘不击穿。
3、90℃时的绝缘电阻：

项目	单位	技术指标
90℃时绝缘电阻	MΩ.km	截面mm2	0.75	1.0	1.5	2.5	4	6	10
		A类	1.20	1.10	1.10	1.0	0.85	0.70	/
		B类	1.4	1.30	1.0	0.90	0.77	0.65	0.65

4、交联聚乙烯绝缘控制电缆的耐热性、耐寒性、耐化学性、绝缘电阻和使用寿命远优于聚氯乙烯。

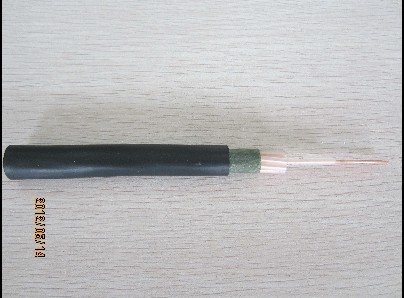

六、产品实物图：
