产品名称： W3BP-5.60mm三芯改性聚丙烯绝缘总屏蔽双钢丝铠装承荷探测电缆

 3-CONDUCTOR ( 7/32〃)

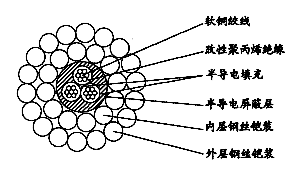

结构：（Construction）

导体：（Copper Construction） 7×0.21 mm 7×0.0082〃

PP绝缘：（Insulation PP） 1.14 mm 0.0448〃

铠装：（Armor）内层：（Inner） 12×0.79 mm(916N) 12×0.0311〃(206lbs)

外层：（Outer） 18×0.79 mm(916N) 18×0.0311〃(206lbs)

物理性能：（Physical）

电缆直径：（Cable Diameter） 5.60mm±0.10mm 0.220″±0.0039″

电缆空气中重量：（Cable Weight in Air） 135 kg/km 91lbs/kft

电缆耐温度：（Temp Rating） 150 ℃ 300 ℉

机械性能：（Mechanical）

电缆拉断力：（Cable Breaking Strength） 20 kN 4500 lbs

电缆弯曲直径：（Minimum Shave Diameter） 320 mm 13″

电缆伸长率：（Cable Stretch Coefficient） 0.8 m/km/5kN 0.714 ft/kft/klbs

电性能：（Electrical）

电缆耐电压：（Voltage Rating） 1000 VDC 1000 VDC

电缆绝缘电阻：（Insulation Resistance） 500 MΩ/km 1500 MΩ/kft

电缆20℃时直流电阻：（Resistance Typical） 84.3 Ω/km 25.6 Ω/kf

电缆的电容：（Capacitance @ 1 kHz） 170 pf/m 52 pf/kft
