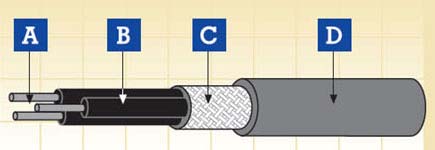

A.导体 B.绝缘 C.屏蔽 D.护套
应用
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
- 在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体
符合EN 50306-2 标准的镀锡退火铜丝
绝缘
低烟无卤(LSZH) 特殊化合物
总屏蔽
镀锡退火铜丝
外护套
低烟无卤(LSZH) 特殊化合物 (S1 & S2)
导体
符合EN 50306-2 标准的镀锡退火铜丝
绝缘
低烟无卤(LSZH) 特殊化合物
总屏蔽
镀锡退火铜丝
外护套
低烟无卤(LSZH) 特殊化合物 (S1 & S2)
电气及机械性能
|
电压
|
300/500 V
|
|
导体最高额定温度
|
120℃ /150℃ ( 固定安装)
|
|
允许最低环境温度
|
-25℃ /-40 ℃ ( 固定安装)
|
|
最小弯曲半径
|
10 倍最大外径
|
化学及环境特性
|
EN 60684-2
|
无氟
|
|
EN 50305; EN 60811-2-1
|
耐油及防燃料
|
|
EN 50305
|
防臭氧
|
车载系统应用的防火性能
|
EN 50306-2
|
危险等级 HL1, HL2/HL3, HL4
|
|
DIN 5510-2
|
安全等级 1/2/3/4
|
|
BS 6853
|
室内应用 1a, 1b, II; 室外应用 1a, 1b, II
|
|
NF F 16-101
|
FO
|
车载系统应用的防火性能
|
EN 50265-2-1; IEC 60332-1; BS 4066-1
|
单根绝缘电线( 电缆) 垂直火焰传播测试
|
|
EN 50266-2-4 + EN 50305; IEC 60332-3C;
|
成束电线( 电缆) 火焰传播测试
|
|
VDE 0472 Teil 804; BS 4066-3; NFC 32070
|
|
|
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816
|
烟密度测试
|
|
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815
|
无卤测试
|
|
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813
|
气体腐蚀性测试 ( 酸度 & 传导性)
|
|
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853
|
毒性指数测试
|
|
NFF 16101; NFF 63808; BS6853
|
烟指数测试
|
FRL-TW-05M-OS 300/500 V
|
芯数 x 导体截面积
|
最小平均护套厚度
|
线缆外径
|
重量
|
|
|
最小
|
最大
|
|||
|
n x mm2
|
mm
|
mm
|
mm
|
kg/km
|
|
2 x 0.5
|
0.20
|
3.5
|
4.3
|
30
|
|
3 x 0.5
|
0.20
|
3.7
|
4.5
|
30
|
|
4 x 0.5
|
0.20
|
4.0
|
5.0
|
40
|
|
2 x 0.75
|
0.20
|
3.9
|
4.7
|
30
|
|
3 x 0.75
|
0.20
|
4.0
|
5.0
|
40
|
|
4 x 0.75
|
0.20
|
4.5
|
5.5
|
60
|
|
2 x 1
|
0.20
|
4.2
|
5.2
|
40
|
|
3 x 1
|
0.20
|
4.5
|
5.5
|
55
|
|
4 x 1
|
0.20
|
5.0
|
6.0
|
70
|
|
2 x 1.5
|
0.20
|
5.1
|
6.1
|
60
|
|
3 x 1.5
|
0.20
|
5.4
|
6.4
|
80
|
|
4 x 1.5
|
0.20
|
6.0
|
7.0
|
100
|
|
2 x 2.5
|
0.20
|
6.4
|
7.4
|
90
|
|
3 x 2.5
|
0.20
|
6.8
|
7.8
|
120
|
|
4 x 2.5
|
0.20
|
7.5
|
8.5
|
140
|
