YGC-F46R,YGC-HBR硅橡胶柔性电缆

 Q/ILXD-13-2005
     2.用途
 适用于发电、冶金、化工、港口、以及矿山等恶劣环境作移动电器设备之间电器连接，同样适用于固定场合。
     3.使用特性
(1)工作温度：长期工作温度不超过180℃
(2)额定电压U0/U：600/1000V
(3)最低环境温度：固定敷设-60℃
　　　　　　　　 非固定敷设—20℃
(4)最小弯曲半径：弯曲半径不小于电缆外径的4倍
     4.主要技术指标：

标称截面mm2	20℃时导体电阻不大于Ω/km		技术指标
			20℃时绝缘电阻不小于MW/KΩ	耐热试验	试验电压
	不镀锡	不镀锡
4.0	4.95	5.09	50	电缆经受200℃±2℃加热时间为120h的耐热试验，冷却4h后，绝缘层表面没有目力可见裂纹	交流50Hz3500V 电压试验5min不击穿
6.0	3.30	3.39
10.0	1.91	1.95
16.0	1.21	1.24
25.0	0.780	0.795
35.0	0.554	0.565
50.0	0.386	0.393
70.0	0.272	0.277	35
95.0	0.206	0.210
阻燃性			阻燃电缆符合GBl2666．5—90氧指数大于28高于B类要求

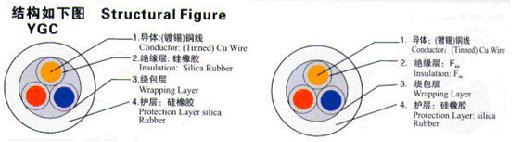

硅橡胶耐高温电缆结构图


型号和名称:

型号	名称
YGC	铜芯硅橡胶绝缘及护套软电缆
YGC-F46R	铜芯聚全氟丙烯绝缘硅橡胶护套软电缆
YGC-HBR	铜芯高温硅橡胶软电缆
