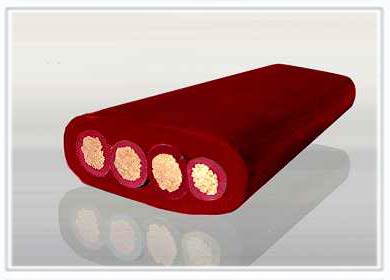

产品名称：YGC,YGCP,YGC22,JGG,JGGR,JGGP,JHXG硅橡胶电力电缆
产品型号：YGC,YGCP,YGC22,JGG,JGGR,JGGP,JHXG
硅橡胶电缆特点及用途
本产品适用于交流额定电压0.6/1KV及以下的铸造起重机、港机、翻车机、焦炉、轧机、堆取料机等移动设备机上固定敷设用耐高温硅橡胶软电缆，产品具有耐高温辐射、耐寒、耐酸碱及防腐蚀性气体、防水等特性，电缆结构柔软，敷设方便
产品型号：YGC,YGCP,YGC22,JGG,JGGR,JGGP,JHXG
硅橡胶电缆特点及用途
本产品适用于交流额定电压0.6/1KV及以下的铸造起重机、港机、翻车机、焦炉、轧机、堆取料机等移动设备机上固定敷设用耐高温硅橡胶软电缆，产品具有耐高温辐射、耐寒、耐酸碱及防腐蚀性气体、防水等特性，电缆结构柔软，敷设方便
一、产品特点及用途
硅橡胶电力电缆适用于交流额定电压0.6/1KV及以下的铸造起重机、港机、翻车机、焦炉、轧机、堆取料机等移动设备机上固定敷设用耐高温硅橡胶软电缆，产品具有耐高温辐射、耐寒、耐酸碱及防腐蚀性气体、防水等特性，电缆结构柔软，敷设方便，高温(高寒)环境下电气性能稳定、抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、矿山、船舶工业、港口、电子、汽车制造及移动设备制造等行业。
二、产品执行标准
Q/AT2003-2
阻燃耐火特性试验执行GB12666-90要求
三、使用特性
1、交流额定电压：U0/U 0.6/1KV；
最高工作温度：180℃；
最低环境温度：固定敷设60℃；
2、电缆安装敷设温度应不低于-25℃；
3、允许弯曲半径：最小为电缆外径的10倍。
四、基本型号及名称
硅橡胶电力电缆适用于交流额定电压0.6/1KV及以下的铸造起重机、港机、翻车机、焦炉、轧机、堆取料机等移动设备机上固定敷设用耐高温硅橡胶软电缆，产品具有耐高温辐射、耐寒、耐酸碱及防腐蚀性气体、防水等特性，电缆结构柔软，敷设方便，高温(高寒)环境下电气性能稳定、抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、矿山、船舶工业、港口、电子、汽车制造及移动设备制造等行业。
二、产品执行标准
Q/AT2003-2
阻燃耐火特性试验执行GB12666-90要求
三、使用特性
1、交流额定电压：U0/U 0.6/1KV；
最高工作温度：180℃；
最低环境温度：固定敷设60℃；
2、电缆安装敷设温度应不低于-25℃；
3、允许弯曲半径：最小为电缆外径的10倍。
四、基本型号及名称
|
型号
|
产 品 名 称
|
|
YGC
|
硅橡胶绝缘硅橡胶护套电力电缆
|
|
YGCP
|
硅橡胶绝缘硅橡胶护套铜丝编织屏蔽电力电缆
|
|
YGC22
|
硅橡胶绝缘硅橡胶护套钢带铠装电力电缆
|
|
JGG
|
硅橡胶绝缘硅橡胶护套安装线
|
|
JGGR
|
硅橡胶绝缘硅橡胶护套移动用安装软线
|
|
JGGP
|
硅橡胶绝缘硅橡胶护套铜丝编织屏蔽安装线
|
|
JHXG
|
硅橡胶绝缘电机引接线
|
|
代 号
|
代 号 含 义
|
|
Y
|
系列代号(移动软电缆)
|
|
G
|
硅橡胶
|
|
C
|
重型
|
|
22
|
钢带铠装
|
|
P
|
铜编织屏蔽
|
|
R
|
多股绞合导体
|
|
J
|
电机引接线
|
六、主要技术指标
1、成品电缆导体(R类)直流电阻符合GB3956规定；
2、20℃时绝缘电阻不小于100MΩ/KM；
3、成品电缆经受交流50HZ 3.5KV/5min电压试验不击穿。
七、基本电缆规格及结构参数
|
线芯×标称截面
|
导体结构
(根数×直径) |
电缆最大外径(mm)
|
参考重量(kg/m)
|
|
||
|
YGCR
|
YGCRP
|
YGCR
|
YGCRP
|
|
||
|
(mm2)
|
(B/D)mm
|
|
||||
|
1×1.5
|
48×0.20
|
3.7
|
5.9
|
0.0275
|
0.0528
|
|
|
1×2.5
|
51×0.25
|
4.1
|
6.7
|
0.0376
|
0.0714
|
|
|
1×4
|
82×0.25
|
5.0
|
7.5
|
0.0549
|
0.0965
|
|
|
1×6
|
123×0.25
|
6.5
|
8.9
|
0.0839
|
0.136
|
|
|
1×10
|
204×0.25
|
8.0
|
10.5
|
0.1297
|
0.2009
|
|
|
1×16
|
323×0.25
|
9.6
|
12.0
|
0.1974
|
0.2814
|
|
|
1×25
|
513×0.25
|
11.5
|
13.9
|
0.296
|
0.3986
|
|
|
1×35
|
722×0.25
|
14.0
|
15.7
|
0.485
|
0.5262
|
|
|
1×50
|
1026×0.25
|
15.6
|
17.0
|
0.751
|
0.6891
|
|
|
1×70
|
1406×0.25
|
17.5
|
20.3
|
1.004
|
0.957
|
|
|
1×95
|
486×0.50
|
21.0
|
22.4
|
1.332
|
1.4256
|
|
|
1×120
|
608×0.50
|
23.4
|
24.4
|
1.603
|
1.7162
|
|
|
1×150
|
760×0.50
|
26.0
|
27.9
|
1.969
|
2.0261
|
|
|
1×185
|
945×0.50
|
29.2
|
32.0
|
2.313
|
2.3955
|
|
|
1×240
|
1221×0.50
|
32.0
|
34.0
|
2.919
|
3.0867
|
|
|
1×300
|
1525×0.50
|
36.7
|
38.5
|
3.0125
|
3.828
|
|
|
2×1.5
|
48×0.20
|
10.7
|
11.4
|
0.11
|
0.1342
|
|
|
2×2.5
|
51×0.25
|
12.1
|
12.7
|
0.146
|
0.1862
|
|
|
2×4
|
82×0.25
|
13.9
|
14.5
|
0.1971
|
0.2481
|
|
|
2×6
|
123×0.25
|
16.5
|
17.2
|
0.2688
|
0.3367
|
|
|
2×10
|
204×0.25
|
20.0
|
20.7
|
0.4005
|
0.4914
|
|
|
2×16
|
323×0.25
|
23.4
|
24.4
|
0.5717
|
0.6896
|
|
|
2×25
|
513×0.25
|
26.8
|
27.8
|
0.7994
|
0.9449
|
|
|
2×35
|
722×0.25
|
33.0
|
34.1
|
1.1456
|
1.2946
|
|
|
2×50
|
1026×0.25
|
36.8
|
37.3
|
1.467
|
1.6802
|
|
|
2×70
|
1406×0.25
|
37.9
|
38.7
|
2.021
|
2.1159
|
|
|
2×95
|
486×0.50
|
47.9
|
48.4
|
2.6035
|
2.924
|
|
|
2×120
|
608×0.50
|
52.4
|
54.4
|
3.2185
|
3.648
|
|
|
2×150
|
760×0.50
|
60.0
|
62.7
|
4.0166
|
4.5914
|
|
|
2×185
|
945×0.50
|
65.7
|
68.2
|
4.8551
|
5.5196
|
|
|
2×240
|
1221×0.50
|
74.6
|
77.5
|
6.2601
|
7.0819
|
|
|
3×1.5
|
48×0.20
|
11.6
|
12.2
|
0.144
|
0.1689
|
|
|
3×2.5
|
51×0.25
|
12.4
|
13.3
|
0.182
|
0.2299
|
|
|
3×4
|
82×0.25
|
15.2
|
15.8
|
0.259
|
0.3123
|
|
|
3×6
|
123×0.25
|
17.6
|
18.3
|
0.354
|
0.4285
|
|
|
3×10
|
204×0.25
|
21.2
|
22.1
|
0.538
|
0.6383
|
|
|
3×16
|
323×0.25
|
25.0
|
26.0
|
0.779
|
0.9099
|
|
|
3×25
|
513×0.25
|
28.6
|
29.8
|
1.105
|
1.2672
|
|
|
3×35
|
722×0.25
|
37.1
|
37.8
|
1.585
|
1.7414
|
|
|
3×50
|
1026×0.25
|
39.5
|
40.2
|
2.055
|
2.2914
|
|
|
3×70
|
1406×0.25
|
46.7
|
47.5
|
2.867
|
2.9325
|
|
|
3×95
|
486×0.50
|
51.5
|
52.3
|
3.693
|
4.0493
|
|
|
3×120
|
608×0.50
|
56.3
|
58.5
|
4.586
|
5.0704
|
|
|
3×150
|
760×0.50
|
64.5
|
67.4
|
5.729
|
6.386
|
|
|
3×185
|
945×0.50
|
71.0
|
73.4
|
6.942
|
7.707
|
|
|
3×240
|
1221×0.50
|
81.0
|
83.4
|
8.975
|
9.923
|
|
|
3×2.5+1×1.5
|
51×0.25/48×0.20
|
13.2
|
14.7
|
0.223
|
0.2331
|
|
|
3×4+1×2.5
|
82×0.25/51×0.25
|
15.4
|
16.6
|
0.318
|
0.2802
|
|
|
3×6+1×2.5
|
123×0.25/51×0.25
|
17.9
|
19.8
|
0.424
|
0.3842
|
|
|
3×10+1×6
|
204×0.25/123×0.25
|
22.8
|
24.0
|
0.631
|
0.5014
|
|
|
3×16+1×10
|
323×0.25/204×0.25
|
25.0
|
28.3
|
0.887
|
0.7627
|
|
|
3×25+1×16
|
513×0.25/323×0.25
|
30.0
|
32.2
|
1.362
|
1.1129
|
|
|
3×35+1×16
|
722×0.25/323×0.25
|
37.0
|
39.6
|
1.887
|
1.9718
|
|
|
3×50+1×25
|
1026×0.25/513×0.25
|
42.8
|
43.1
|
2.471
|
2.5576
|
|
|
3×70+1×35
|
1406×0.25/722×0.25
|
49.0
|
51.3
|
2.96
|
3.2581
|
|
|
3×95+1×50
|
486×0.50/1026×0.25
|
55.8
|
56.2
|
3.939
|
4.3235
|
|
|
3×120+1×70
|
608×0.50/1406×0.25
|
62.0
|
63.2
|
4.87
|
5.1325
|
|
|
3×150+1×70
|
760×0.50/1406×0.25
|
68.8
|
73.0
|
5.96
|
6.4214
|
|
|
3×185+1×95
|
945×0.50/486×0.50
|
75.0
|
79.3
|
7.36
|
8.0757
|
|
|
3×240+1×120
|
1221×0.50/608×0.50
|
89.0
|
90.0
|
9.873
|
9.9012
|
|
|
4×1.5
|
48×0.20
|
12.0
|
13.1
|
0.1632
|
0.241
|
|
|
4×2.5
|
51×0.25
|
13.9
|
15.0
|
0.229
|
0.2874
|
|
|
4×4
|
82×0.25
|
16.1
|
17.1
|
0.321
|
0.3914
|
|
|
4×6
|
123×0.25
|
19.3
|
20.3
|
0.446
|
0.5367
|
|
|
4×10
|
204×0.25
|
23.3
|
24.4
|
0.685
|
0.8036
|
|
|
4×16
|
323×0.25
|
27.6
|
28.7
|
0.9998
|
1.1511
|
|
|
4×25
|
513×0.25
|
32.0
|
32.7
|
1.428
|
1.6126
|
|
|
4×35
|
722×0.25
|
41.1
|
41.9
|
2.051
|
2.2156
|
|
|
4×50
|
1026×0.25
|
44.0
|
45.7
|
2.672
|
2.9325
|
|
|
4×70
|
1406×0.25
|
52.0
|
53.6
|
3.739
|
3.9799
|
|
|
4×95
|
486×0.50
|
57.3
|
59.1
|
4.829
|
5.2133
|
|
|
4×120
|
608×0.50
|
62.6
|
63.8
|
6.001
|
6.5364
|
|
|
4×150
|
760×0.50
|
72.0
|
73.3
|
7.511
|
8.232
|
|
|
4×185
|
945×0.50
|
79.0
|
81.2
|
9.112
|
9.9515
|
|
