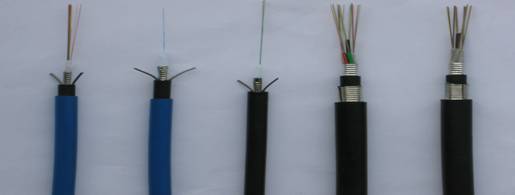

煤矿用阻燃通信光缆
产品用途:产品适用于煤矿井下与外界、煤矿相互间、煤矿内部地面与井下的信号通信及图像传输。矿用阻燃通信光缆分矿用阻燃通信单模光缆与矿用阻燃通信多模光缆,蓝色阻燃PVC护套成缆。
使用条件:光缆长期允许工作温度为: -40℃~60℃、月平均最大湿度:90%、光缆允许敷设与安装的温度:≥-10℃、光缆最小弯曲半径:静态弯曲半径为光缆的10倍,动态弯曲半径为光缆的20倍。
执行标准:企标Q/YZRC037-2009。
煤矿用阻燃通信光缆型号规格、名称和用途:
型 号 | 名 称 | 芯数 | 规格 | 用途 |
MGTSV、MGTS MGXTSV、MGXTW |
矿用阻燃通信光缆 | 2~148 |
单模(B1) 多模(A1) |
用于矿场平巷、斜巷及机电酮或竖井室信号及图像传输 |
松套层绞式光缆 |
阻燃外护套 复合钢带 包带 加强芯 填充绳 填充复合物 松套管光纤 |
中心束管式光缆 |
阻燃外护套 包带 填充复合物 复合钢带 松套管光纤 加强钢丝 |
项目:衰减(1310nm) | 单位:dB/Km | 技术指标:最大值0.36 | ||
拉伸 | 受力情形 | 短暂(敷设时) | 长期(工作时) | |
缆中光纤允许应变 | % | ≤0.15 | ≤0.05 | |
允许拉伸力 | N | ≥1500 | ≥600 | |
压扁 | 允许压扁力 | N/100mm | ≥1000 | ≥300 |
单根垂直燃烧 | mm | 上夹具下缘与烧焦点的距离>5.0 | ||
成束燃烧 | mm | 炭化部分高度<2.5 |
光缆芯数 | 光缆直径(mm) | 光缆重量(kg/km) | 允许拉伸力:长期/短期(N) | 允许压扁力:长期/短期(N/10cm) |
2-24 | 10.9 | 161 | 600/1500 | 300/1000 |
26-48 | 12.5 | 196 | 600/1500 | 300/1000 |
