WDZN-KYJY 3*16+1*10低烟无卤阻燃耐火电缆

WDZN-KYJY低烟无卤耐火电缆适用于如高层建筑、宾馆、医院、地铁、核电站、隧道、发电厂、矿山、石油、化工等。 具有难以着火并具有阻止或延缓火焰蔓延的能力，它具有无卤、低烟、无毒、无腐蚀等特性。

【详细说明】

WDZN-KYJY 3*16+1*10低烟无卤阻燃耐火电缆

低烟无卤耐火电缆适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。

一、产品执行标准:企业标准Q/TY1012-2008

二、WDZN-KYJY低烟无卤耐火电缆说明
 低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。
WDZN-KYJY低烟无卤阻燃电缆具有难以着火并具有阻止或延缓火焰蔓延的能力，而且，一旦着火，它具有无卤、低烟、无毒、无腐蚀等特性，适用于如高层建筑、宾馆、医院、地铁、核电站、隧道、发电厂、矿山、石油、化工等。 除满足低烟无卤阻燃电缆的特性外，它还能在火灾条件下满足线路供电的能力。主要用于火灾报警、消防设备、排烟设备、以及紧急通道运输、照明等应急设施的供电线路中需要耐火的场合。
（1）、低烟无卤电缆的阻燃等级
 根据GB/T18380.3-2002规定的试验条件,低烟无卤电缆的阻燃等级分为A、B、C、D四个等级
表1

（2）、低烟无卤阻燃电缆绝缘采用不含卤素的交联聚乙烯，护套采用了不含卤素的聚稀烃材料，所以组成电缆的所有材料都不含卤素，电缆燃烧时释放的烟雾量很少，它不会产生很浓的酸雾、有毒气体，毒性很小。

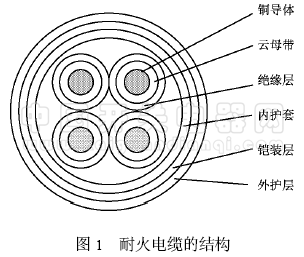

三、WDZN-KYJY低烟无卤耐火电缆产品结构:



四、低烟无卤缆产品表示方法
1、低烟无卤电缆的型号由燃烧特性代号和电缆型号两部分组成

（2）产品用型号、额定电压、芯数、标称截面和本标准号表示。
例如：
额定电压600/1000V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤电缆，3芯，240mm2 ，表示为WDZB-YJY    600/1000V  3*240  Q/TEC16. 05-2005
额定电压600/1000V 交联聚乙烯绝缘聚稀烃护套阻燃B类耐火低烟无卤电缆，3芯，240mm2，表示为     WDZBN-YJY   600/1000V  3*240  Q/TEC16. 05-2005
额定电压450/750V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤控制电缆，7芯，1.5mm2，表示为WDZB-KYJY    450/750V  7*1.5  Q/TEC16. 05-2005

五、低烟无卤电缆的型号及名称见表2

表2

六、WDZN-KYJY低烟无卤耐火电缆使用特性

（1）电力电缆的额定电压U0/U为0.6/1KV,控制电缆的额定电压U0/U为450/750V
（2）电缆长期允许工作温度不超过90℃
（3）安装时环境温度不宜低于0℃。
（4）电缆安装时的最小弯曲半径:
a、低烟无卤阻燃、耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
b、低烟无卤阻燃、耐火电力电缆的最小弯曲半径见表3

表3

D-电缆的外径
5、多芯电缆中性线导体标称截面见表4
表4

6、单芯电缆导电线芯为圆形，16mm2及以上者可以紧压。多芯电缆线芯截面为35mm2及以下者，其线芯应为圆形，线芯截面在50mm2及以上者为扇形、瓦形或半圆形。四芯电缆中第4芯（中性线芯）可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6mm2及以下者允许由单根导体构成，10mm2及以上者由多根单线组成。成型导体（扇形、瓦形或半圆形）应当紧压。

七、低烟无卤电缆主要性能
1、低烟无卤阻燃型
1）、阻燃性能应能通过GB18380的成束电缆燃烧试验,试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m.或单根垂直燃烧试验. 2）、卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量的测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度  （1L水中PH≥4.3   电导率值应不超过10us/mm）
3）、烟密度试验应能通过GB/T17651.2-1998电缆或光缆在特定条件下燃烧的烟密度测定（透光率的最小值≥60%）
4）、导体直流电阻符合GB/T3956的规定
5）、工频耐压试验：电力电缆应经受3500V、5min不击穿。控制电缆应经受3000V，5min不击穿。
6）、应经受-15℃的低温卷绕试验或低温冲击试验.试验后试样表面应无目力可见的裂纹.
2、低烟无卤耐火型
除满足阻燃低烟无卤型的性能以外，其耐火试验应能通过GB/T19216-2003在火焰条件下或光缆的线路完整性实验中的规定，在750℃ 90min燃烧，2A熔丝不熔断。

八、交货长度
电缆的交货长度应不小于100m,计量误差应不大于±0.5%。根据双方协议，允许任何长度交货。
九、包装标志及运输
1、电缆应妥善包装在电缆盘上交货，电缆伸出的长度应不小于300mm,端头上应用电缆封套可靠密封。
2、每个电缆包装上应附有产品质量证明单，证明单放在不透水的袋内，并固定在电缆盘侧。
  每个电缆盘外侧应标明：
  a、制造厂名称或商标
  b、电缆型号及规格
  c、长度m
  d、制造日期：年  月
  e、标准编号
  f、毛重kg：
  g、表示电缆盘正确旋转方向的符号
3、运输和保管
  a、线盘不允许平放
  b、运输中严禁从高处仍下装有电缆的电缆盘，严禁机械损失电缆。
  c、吊装包装件时严禁几盘同时起吊。在车辆、船舶等运输工具上，电缆盘必须放稳，并用合适的方法固定，防止互撞或翻倒。
