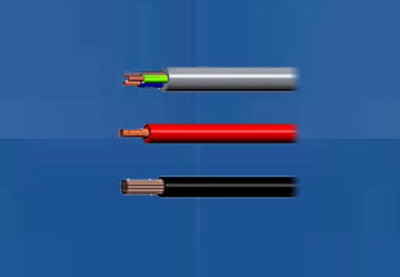

低烟无卤辐照电线电缆（辐照交联聚烯烃绝缘电缆）

产品详细介绍

低烟无卤辐照电线电缆（辐照交联聚烯烃绝缘电线）
电线导体连续使用最高额定温度为105℃
电线敷设时的环境温度应不低于0℃
电线敷设的最小弯曲半径：电缆外径小于15mm的为6D，大于15mm~25mm为8D，电线外径
大于25mm为10D。（D为电线外径）
电线分阻燃和一般两种,它都免除了聚氯乙烯绝缘电线燃烧时
有烟量大，大量酸气逸出的缺点，它能满足近代消防要求，同时
使用寿命大为延长，可达到40年。
产品参数：
BYJ、BYJ-ZR型300/500V辐照交联聚烯烃绝缘电线

序号	导体指标 截面mm2	导体结构	导体外径mm	绝缘标称厚度mm	电线标称外径mm	20℃时导体电阻Ω/km不大于	参考载流量（A）
1	0.75	1/0.97	0.97	0.5	1.97	24.5	17
2	1	1/1.13	1.13	0.5	2.13	18.1	19
3	1	7/0.43	1.29	0.5	2.29	18.1	19
4	1.5	1/1.38	1.38	0.5	2.38	12.1	26
5	1.5	7/0.52	1.56	0.5	2.56	12.1	26
6	2.5	1/1.78	1.78	0.6	2.98	7.41	35
7	2.5	7/0.68	2.04	0.6	3.24	7.41	35
8	4	1/2.25	2.25	0.7	3.65	4.61	48
9	4	7/0.85	2.55	0.7	3.95	4.61	48
10	6	1/2.76	2.76	0.7	4.16	3.08	65
11	6	7/1.04	3.12	0.7	4.52	3.08	65
12	10	7/1.35	4.05	0.9	5.85	1.83	89
13	16	7/1.70	5.1	0.9	6.9	1.15	113
14	25	7/2.14	6.42	1.0	8.42	0.727	147
15	35	7/2.52	7.56	1.0	9.56	0.524	183
16	50	19/1.78	8.9	1.2	11.3	0.387	227
17	70	19/2.14	10.7	1.2	13.1	0.268	282
18	95	19/2.52	12.6	1.4	15.4	0.193	345
19	120	37/2.01	14.07	1.4	16.87	0.153	400
20	150	37/2.25	15.75	1.6	18.95	0.1224	455
21	85	37/2.52	17.64	1.8	21.24	0.0991	524


BYJR、BYJR-ZR型300/500V辐照交联聚烯烃绝缘电线

序号	导体指标截面mm2	导体结构	导体外径mm	绝缘标称厚度mm	电线标称外径mm	20℃时导体电阻 Ω/km不大于	参考载流 量（A）
1	2.5	19/0.41	2.05	0.6	3.25	7.41	35
2	4	19/0.52	2.6	0.7	4.0	4.61	48
3	6	19/0.64	3.2	0.7	4.6	3.08	65
4	10	7/7/0.52	4.68	0.9	6.48	1.83	89
5	16	7/7/0.64	5.76	0.9	7.56	1.15	113
6	25	7/11/0.64	7.81	1.0	9.8	0.727	147
7	35	19/7/0.58	8.7	1.0	10.7	0.524	183
8	50	19/7/0.68	10.2	1.2	12.6	0.387	227
9	70	19/10/0.68	13.5	1.2	15.9	0.268	282
10	95	37/7/0.68	14.28	1.4	17.08	0.193	345
11	120	37/7/0.76	15.96	1.4	18.76	0.153
