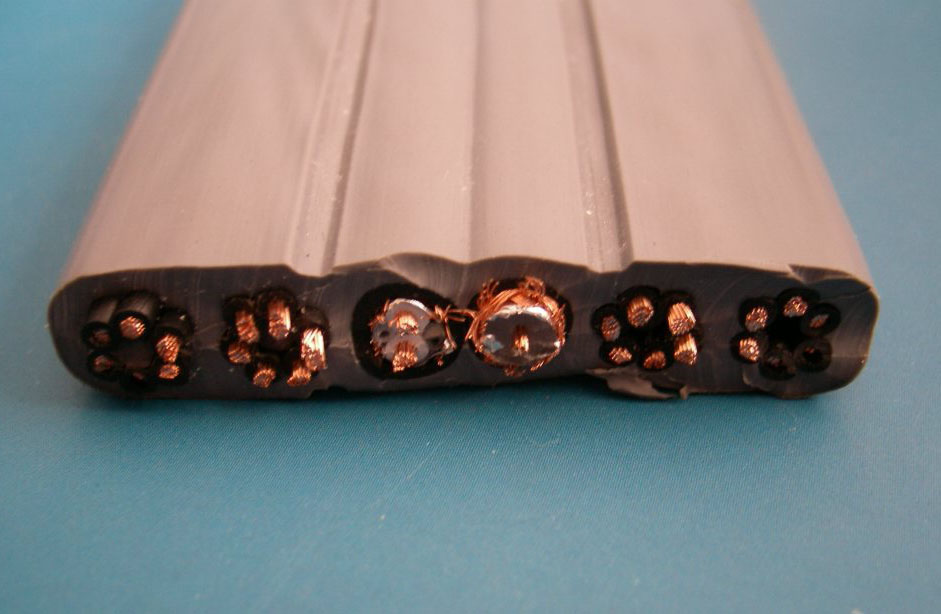

电梯随行屏蔽控制电缆TVVBP

电梯随行屏蔽控制电缆TVVBP

  1、应用安装范围
      电梯电缆采用特殊结构设计，使用寿命长，最大限度提高电梯生产企业的营运效率。电梯控制电缆可在悬挂长度较长的情况下提供整体电气控制，同时承受机械应力。电梯电缆因采用钢丝承载缆芯，可用于长距离悬挂使用场合。

2、电缆特性
      [1]采用新型耐寒柔性专用外护套，可在-15℃低温下仍保持柔韧性。
      [2]电缆结构

导体： 多股超细精绞无氧铜丝，符合VDE0295CLASS 5标准
绝缘： 特殊混合PVC绝缘
颜色： 颜色表示,符合GB5023.6(黄、白、橙、浅绿、粉红)数字编号（无黄绿接地线）
内衬层：无.
加强件：高强度镀锌航空钢丝（可选）；
护套： 耐寒PVC专用护套灰色或黑色
额定电压：300/500V：
测试电压：2500V
静态弯曲试验：0．3m<L<0．6m：
垂直燃烧试验：通过GB/T18380．1—2001、IEC60332—1：1993试验：
产品标准：GB5023．6、lEC60227—6、EN5021 4。
使用导则Guide to use：
在正常使用时，导体最高温度为70℃
电缆适宜在一1 5～+40℃的环境下使用：
如电梯使用情况如下时
电梯电缆是一字型排列时
1、自由使用长度大于35m；
2、运行速度大于1.6m/s;
应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳或纤维绳如芳纶纱等
电梯电缆是梅花型绞合排列时
1、自由悬挂长度大于80m；
2、运行速度为4.0m/s~10.0 m/s;
应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳。
3、型号表示

TVVBPG-TV
    T:电梯的“梯”
    V:聚氯乙烯绝缘
V:聚氯乙烯护套
B:扁形电缆
P:屏蔽结构
G:钢丝加强件
TV:视频传输线
