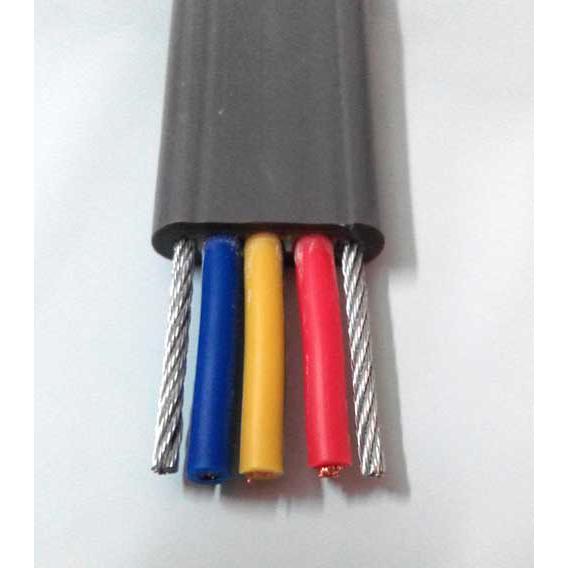

YVFBG YFFBG TVVBG-TV扁电缆

型号表示

TVV**G-TV YVFBG YFFBG：    T:电梯的“梯”  Y：移动的“移”  V:聚氯乙烯绝缘   V:聚氯乙烯护套

   B:扁形电缆      P:屏蔽结构      G:钢丝加强件    TV:视频传输线

应用安装范围

YVFBG YFFBG TVVBG-TV扁电缆采用特殊结构设计，使用寿命长，最大限度提高电梯生产企业的营运效率。电梯控制电缆可在悬挂长度较长的情况下提供整体电气控制，同时承受机械应力。电梯电缆因采用钢丝承载缆芯，可用于长距离悬挂使用场合。



YVFBG YFFBG TVVBG-TV扁电缆电缆特性

采用新型耐寒柔性专用外护套，可在-15℃低温下仍保持柔软。

YVFBG YFFBG TVVBG-TV扁电缆电缆结构

导体： 多股超细精绞无氧铜丝，符合VDE0295CLASS 5标准

绝缘： 特殊混合PVC绝缘

颜色： 颜色表示,符合GB5023.6(黄、白、橙、浅绿、粉红)数字编号（无黄绿接地线）



内衬层：无.

加强件：高强度镀锌航空钢丝（可选）；

护套： 耐寒PVC专用护套灰色或黑色

额定电压：300/500V：

测试电压：2500V

静态弯曲试验：0．3m

垂直燃烧试验：通过GB/T18380．1—2001、IEC60332—1：1993试验：



产品标准：GB5023．6、lEC60227—6、EN5021 4。

使用导则Guide to use：

在正常使用时，导体最高温度为70 uc_

电缆适宜在一1 5～+400c的环境下使用：

　　如电梯使用情况如下时

　　电梯电缆是一字型排列时

　　1、自由使用长度大于35m；

　　2、运行速度大于1.6m/s;

　　应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳或纤维绳如芳纶纱等



　　电梯电缆是梅花型绞合排列时

　　1、自由悬挂长度大于80m；

　　2、运行速度为4.0m/s~10.0 m/s;

　应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳。
