电机引接软电缆线

电机引接软电缆线 【简介】简单介绍 电机引接线JYJ JF JH JXF JEH JG导体采用镀锡铜丝,其结构符合以下表中的规定,性能符合JB947-76《橡皮和塑料绝缘电线电缆铜导电线芯》中的要求 电机引接线的详细介绍 电机引接 ...

当前栏目:电机控制线 浏览量: 时间:2017-03-11 12:31:13

简单介绍
电机引接线JYJ JF JH JXF JEH JG导体采用镀锡铜丝,其结构符合以下表中的规定,性能符合JB947-76《橡皮和塑料绝缘电线电缆铜导电线芯》中的要求
电机引接线的详细介绍 电机引接线:本产品为交流额定电压6KV及以下的B级绝缘电机、电器绕组连接并引出机壳或绕组与电机壳体上的接线柱连接用电缆。具有良好的柔软性及耐热、耐溶剂性能,特别适用于湿热地区
产品型号:

型号
名称
电压
JEFR
铜芯橡皮绝缘丁腈护套引接线
500V
JBQ
铜芯橡皮绝缘丁腈护套电机绕组引接线
500V、1400V
电机引接线技术参数:

1、导体采用镀锡铜丝,其结构符合以下表中的规定,性能符合JB947-76《橡皮和塑料绝缘电线电缆铜导电线芯》中的要求;2、绝缘橡皮性能符合JB664-77《电线电缆用橡皮》标准规定;绝缘厚度符合以下表中的规定,允许偏差-10%,其最薄处的厚度不小于标称值的90%-0.1mm;
3、护套橡皮性能符合JB664-77《电线电缆用橡皮》标准规定;护套厚度符合以下表中规定,允许偏差-20%,最薄处厚度不小于标称值的80%;
4、成品电线须经受OYYDDL0118-2003规定的交流50Hz耐电压试验;
5、成品电线导线线芯直流电阻在温度20℃时应符合表1、表2的规定;
6、电线应能经受浸漆试验,电缆经130±5℃、5小时恒温后,浸入温度为50±5℃的1032漆中30分钟,取出滴干,再经130±5℃、48小时恒温,最后将电线卷绕在规定直径的圆棒上,电线护套层应无开裂、脆裂和发粘等现象。

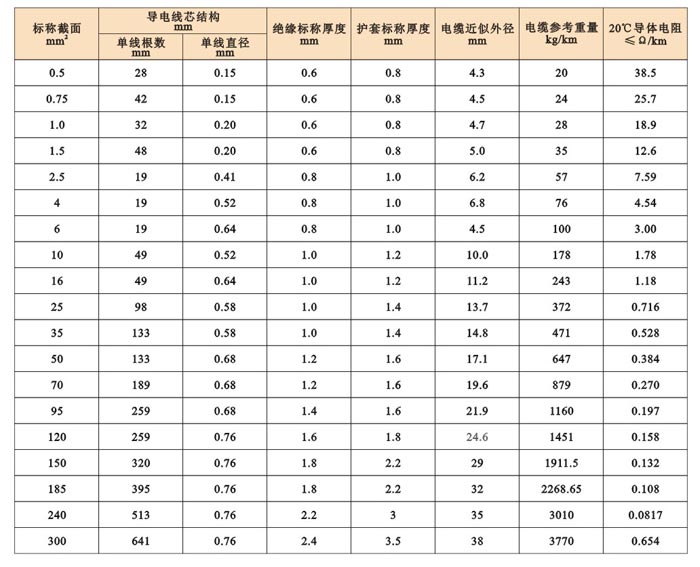

电机引接线电压500V参数

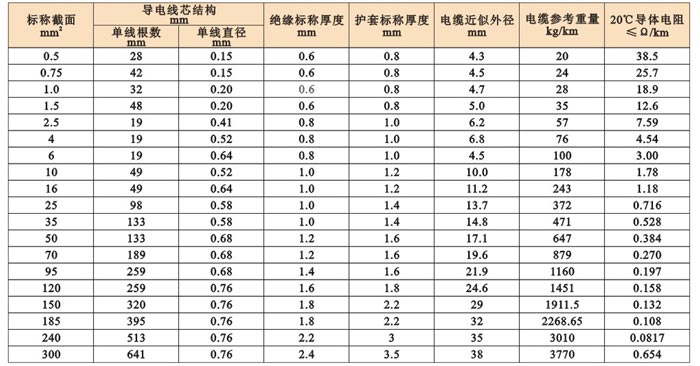

电机引接线电压1400V参数
2
电机绕组引接软电缆或软线JF JXN JXF
用途性能:

该产品适用于直接永久地与电机绕组连接并引出机壳或绕组与电机壳体上的接线柱连接。
该产品的连续运行导体最高温度为70℃;敷设时允许弯曲半径应不小于电缆(电线)外径的4倍。
电机引接线产品标准:

JB6213.2-92
电机引接线型号名称

JB(JBF)  铜芯丁腈聚氯乙烯复合物绝缘电机绕组引接电缆(电线)
JXN(JBQ) 铜芯橡皮绝缘丁腈护套电机绕组引接电缆(电线)
JXF(JBHF) 铜芯橡皮绝缘氯丁护套电机绕组引接电缆(电线)
技术要求:

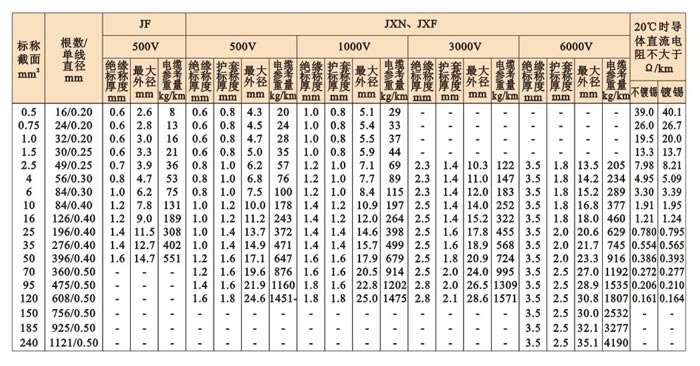

1、橡皮绝缘电缆(电线)导体采用镀锡铜线,导体结构符合下表及GB3956的规定
2、JF型电缆绝缘性能符合GB8815的规定,JXN、JXF型电缆绝缘性能符合GB7594.2的规定,绝缘标称厚度符合下表的规定,绝缘平均厚度不小于标称值,其最薄点厚度应不小于标称值的90%-0.1mm;
3、JXN、JXF型电缆护套性能应符合JB6213.1规定,护套的标称厚度符合下表,护套平均厚度应不小于标称值,其最薄点厚度应不小于标称值的85%-0.1mm;
4、成品电缆(电线)导电线芯直流电阻在20℃时,符合表中规定;
5、成品电缆(电线)的弯曲性能满足JB6213.1-92规定;
6、成品电缆(电线)的热效应性能满足JB6213.1-92规定;
7、成品电缆(电线)的耐溶剂性(二甲苯)满足JB6213.1-92规定;
8、成品电缆(电线)的耐浸渍漆性(双酚A环氧无溶剂浸渍漆)满足JB6213.1-92规定。

3
90℃电机绕线引接软电缆和软线JE JEH JEM JH
电机引接线用途性能:

该产品适用于直接永久地与电机绕组连接并引出机壳或绕组与电机壳体上的连接柱连接;
电缆(电线)的连续运行导体最高温度为90℃;
电缆(电线)敷设时允许弯曲半径应不小于电缆(电线)外径的4倍。
电机引接线产品标准:

JB6213.3-92
电机引接线型号名称:

JE(JFE)铜芯乙丙橡皮绝缘电机绕组引接电缆(电线)
JEH(JFEH)铜芯乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆(电线)
JEM(JFEM)铜芯乙丙橡皮绝缘氯醚护套电机绕组引接电缆(电线)
JH(JBYH)铜芯氯磺化聚乙烯绝缘电机绕组引接电缆(电线)
电机引接线技术要求:

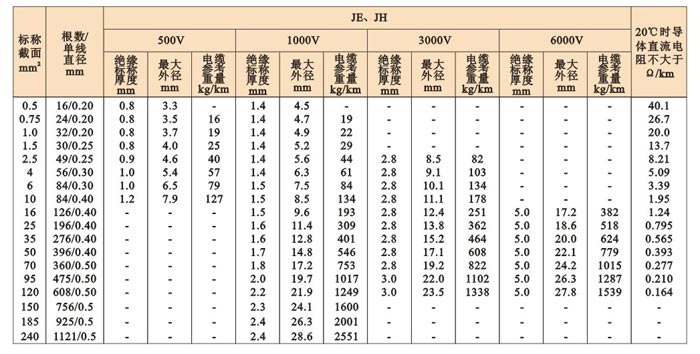

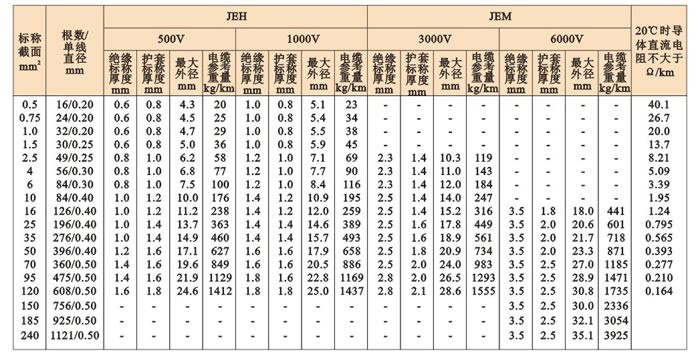

1、电缆(电线)导体结构符合下表及GB3965的规定;
2、绝缘橡皮性能符合GB7594.8规定,绝缘标称厚度符合下表的规定,绝缘平均厚度不小于标称值,其最薄点厚度应不小于标称值的90%-0.1mm;
3、护套橡皮性能符合JB6213.1规定,护套的标称厚度符合下表规定,护套平均厚度应不小于标称值,其最薄点厚度应不小于标称值的85%-0.1mm;
4、成品电缆(电线)导电线芯直流电阻在20℃时,符合下表规定;
5、成品电缆(电线)弯曲性能满足JB6213.1-92规定;
6、成品电缆(电线)的热效应能满足JB6213.1-92规定;
7、成品电缆(电线)的耐溶剂性(二甲苯)满足JB6213.1-92规定;
8、成品电缆(电线)的耐浸渍漆性(双酚A环氧无溶剂浸渍漆)满足JB6213.1-92规定。


125℃电机绕组引接软电缆和软线JYJ
用途性能:

该产品适用于Y2系列电机,其导体最高连续运行温度为125℃,交流额定电压为660V。敷设时的弯曲半径应不小于电缆(电线)外径的4倍
执行标准:企业标准
型号名称:JYJ 铜芯交联聚烯烃绝缘电机绕组引接电缆(电线)
技术要求:

1、导体为镀锡铜线,性能符合GB3965标准规定;

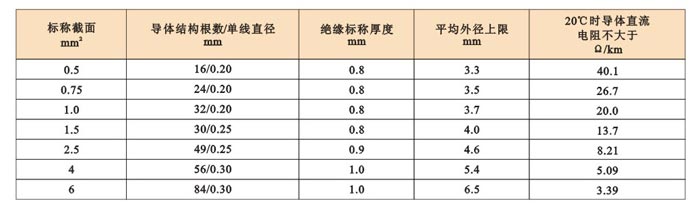

2、绝缘层采用125℃交联聚烯烃,颜色一般为黑色,特殊要求也可制成其它颜色。绝缘层的标称厚度符合下表,平均厚度不小于标称值,最薄点厚度不小于标称值90%-0.1mm;
3、成品电缆(电线)的弯曲性耐溶剂性和耐浸渍漆性分别满足JB6213.1-92标准中的第6.5、6.6、6.7条的规定。
150℃电机绕组引接软电缆和软线JO
电机引接线用途性能:

该产品为交流额定电压500V,连续运行温度为150℃的电机绕组引接线软电缆(电线)
执行标准:企业标准
型号名称:JO-150 150℃铜芯交联聚烯烃绝缘电机绕组引接线软电缆(电线)
电机引接线技术要求:

1、导体为镀锡铜线,性能符合GB3965-83标准规定,单线根数允许大于表中所列根数,单线标称直径按标称截面及相应根数确定;

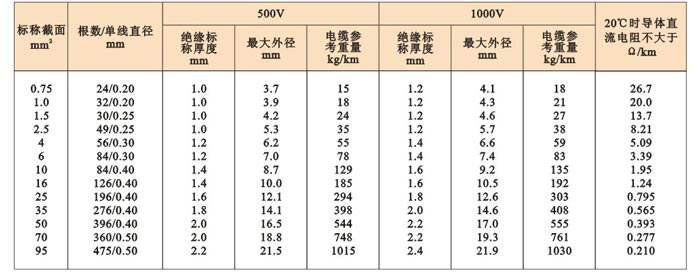

2、绝缘层采用耐热150℃交联聚烯烃,性能符合企业标准规定,绝缘层的标称厚度符合下表,其平均厚度不小于标称值,最薄点厚度不小于标称值的90%-0.1mm;
3、成品电缆(电线)的弯曲性、耐溶剂性和耐浸渍漆(双酚A环氧无溶剂浸渍漆)分别满足企业标准的规定。

180℃电机绕组引接软电缆和软线JG
用途性能:

该产品适用于直接永久地与电机绕组连接并引出机壳或绕组与电机壳体上的接线柱连接;
连续运行导体最高温度为180℃
敷设时允许弯曲半径应不小于电缆(电线)外径的4倍
执行标准:JB6213.4-92
型号名称:JG(JHG)铜芯硅橡皮绝缘电机绕组引接电缆(电线)
技术要求:

1、电缆(电线)导体的单线镀锡,导体结构符合下表及GB39658的规定;
2、绝缘橡皮性能符合GB7594.11的规定,绝缘标称厚度符合表中规定,绝缘平均厚度不小于标称值,最薄点厚度应不小于标称值的90%-0.1mm;
3、成品电缆(电线)导电线芯直流电阻在20℃时,符合表中规定;
4、成品电缆(电线)的弯曲性能满足JB6213.1-92规定;
5、成品电缆(电线)的热效应性能满足JB6213.1-92规定。


JBQ电机引接软电缆,电机线适用于连续运行导体温度为180℃的电机绕组作引接线用。
一、生产执行标准 JB6213.4—1992
二、使用条件
1、连续运行导体最高温度为180℃;
2、电缆(电线)的额定电压为500V、1000V;
3、敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。
