电焊机电缆型号及参数

电焊机电缆
GB5013.6-97(idt IEC 245-6:94)
本产品适用于二次侧对地电压交流不超过200V和脉动直流,峰值400V电焊机用二次侧接线及连接电焊钳用铜芯橡套软电缆.

电缆特性
1、特别柔软，具有良好的弯曲性能。
2、护套材料采用天然橡胶或氯丁橡胶混合物，可以适用于不同的场合。
3、氯丁橡胶混合物护套具有耐热、耐油和不延燃性能。
4、电缆的最大工作温度为65℃。

电缆型号

型号	名称
YH	天然胶护套电焊机电缆
YHF	氯丁或其它相当的合成胶弹性体护套电焊机电缆

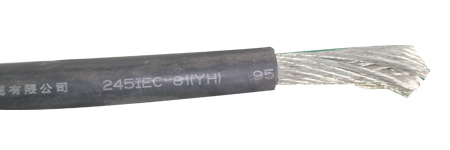

电缆结构


电缆规格

标称截面mm2	根数/单丝直径mm	护套标称厚度mm	平均外径mm		20℃导体电阻Ω/km不大于		参考重量kg/km
			下限	上限	不镀锡	铳锡
10	322/0.20	1.8	7.5	9.7	1.91	1.95	146
16	513/0.20	2.0	9.2	11.5	1.16	1.19	230
25	789/0.20	2.0	10.5	13.0	0.758	0.780	344
35	1121/0.20	2.0	11.5	14.5	0.536	0.552	437
50	1596/0.20	2.2	13.5	17.0	0.379	0.379	594
70	2214/0.20	2.4	15.0	19.5	0.268	0.268	793
95	2997/0.20	2.6	17.0	22.0	0.198	0.198	1106
120	1702/0.3	2.8	19.0	24.0	0.161	0.161	1377
150	2135/0.3	3.0	21.0	27.0	0.129	0.129	1709
185	1443/0.4	3.2	22.0	29.0	0.106	0.106	2075

成品电缆应经受交流50HZ的火花试验

护套层厚度δmm	试验电压V	护套层厚度δmm	试验电压V
δ≤2.0	6000	2.5＜δ≤3.0	8000
2.0＜δ≤2.5	7000	3.0＜δ≤3.5	10000
