单对扁平高温玻璃编织热电偶补偿导线
应用
这些电缆与热电偶连接在一起用来测量温度。
这些电缆与热电偶连接在一起用来测量温度。

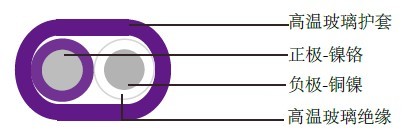

结构
导体: 实心。材料取决于热电偶的类型。
绝缘: 高温玻璃
护套: 高温玻璃
结构: 扁平
颜色: 根据标准 IEC 60584-3
K Type
|
AWG(mm)
|
绝缘材料
|
护套材料
|
最高温度(°C)
|
外径(mm)
|
重量(kg/km)
|
|
24 (0.51)
|
高温玻璃
|
高温玻璃
|
704
|
1.4 x 2.3
|
10.0
|
|
20 (0.81)
|
高温玻璃
|
高温玻璃
|
704
|
1.5 x 2.7
|
13.4
|
E Type
|
AWG(mm)
|
绝缘材料
|
护套材料
|
最高温度(°C)
|
外径(mm)
|
重量(kg/km)
|
|
24 (0.51)
|
高温玻璃
|
高温玻璃
|
704
|
1.4 x 2.3
|
10.0
|
|
20 (0.81)
|
高温玻璃
|
高温玻璃
|
704
|
1.5 x 2.7
|
13.4
|
J Type
|
AWG(mm)
|
绝缘材料
|
护套材料
|
最高温度(°C)
|
外径(mm)
|
重量(kg/km)
|
|
24 (0.51)
|
高温玻璃
|
高温玻璃
|
370
|
1.1 x 2.2
|
10.0
|
|
20 (0.81)
|
高温玻璃
|
高温玻璃
|
480
|
1.5 x 2.7
|
13.4
|
N Type
|
AWG(mm)
|
绝缘材料
|
护套材料
|
最高温度(°C)
|
外径(mm)
|
重量(kg/km)
|
|
24 (0.51)
|
高温玻璃
|
高温玻璃
|
704
|
1.4 x 2.3
|
3.4
|
|
20 (0.81)
|
高温玻璃
|
高温玻璃
|
704
|
1.5 x 2.7
|
6.7
|
